Bộ ngắt mạch thu nhỏ DZ47Z-63 DC

Chi tiết sản phẩm hiển thị

Phạm vi của ứng dụng

Bộ ngắt mạch thu nhỏ DZ47Z được thiết kế để bảo vệ các mạch DC với điện áp định mức 750V và dòng điện được định mức từ 63A hoặc ít hơn từ quá tải và mạch ngắn trong các dòng, ánh sáng và thiết bị điện. Ngoài ra, nó có thể được sử dụng cho việc chuyển đổi các đường dây và thiết bị thường xuyên trong hoàn cảnh thường xuyên.

Sản phẩm này tuân thủ các tiêu chuẩn sau: IEC60898-2 và GB/T14048.2.

Đặc điểm cấu trúc

Các bộ ngắt mạch trong bộ sưu tập này có vỏ nhựa, bảo vệ quá dòng, cơ chế vận hành, điểm tiếp xúc và hệ thống triệt tiêu hồ quang. Vỏ được xây dựng từ vật liệu nhựa bền, chống cháy. Một bộ ngắt mạch đa cực được tạo ra bằng cách kết hợp các cực đơn lẻ, với cơ chế bảo vệ được liên kết bởi một thanh kết nối và tay cầm điều khiển được liên kết bởi một lớp phủ, đảm bảo tính đồng nhất trong việc kích hoạt mỗi cực.

Điều kiện làm việc

Giới hạn trên của nhiệt độ không khí xung quanh không được vượt quá+40, giới hạn dưới không được thấp hơn -5 và giá trị trung bình 24 giờ không được vượt quá+35;

Độ cao: Độ cao của vị trí cài đặt không được vượt quá 2000m;

Điều kiện khí quyển: Ở+40, nhiệt độ tương đối của không khí không vượt quá 50%và độ ẩm tương đối cao hơn được cho phép ở nhiệt độ thấp hơn;

Nhiệt độ tối thiểu trung bình của tháng ẩm nhất sẽ không vượt quá+25 và độ ẩm tương đối tối đa trung bình của tháng đó sẽ không vượt quá 90%, tính đến sự ngưng tụ trên bề mặt của sản phẩm do thay đổi nhiệt độ;

Mức ô nhiễm: Cấp 2;

Cài đặt Danh mục: Lớp III;

Loại cài đặt: Đường ray cài đặt Th35-7.5 được sử dụng để cài đặt;

Điều kiện cài đặt: Góc nghiêng giữa bề mặt lắp đặt và bề mặt dọc không được vượt quá 5 °.

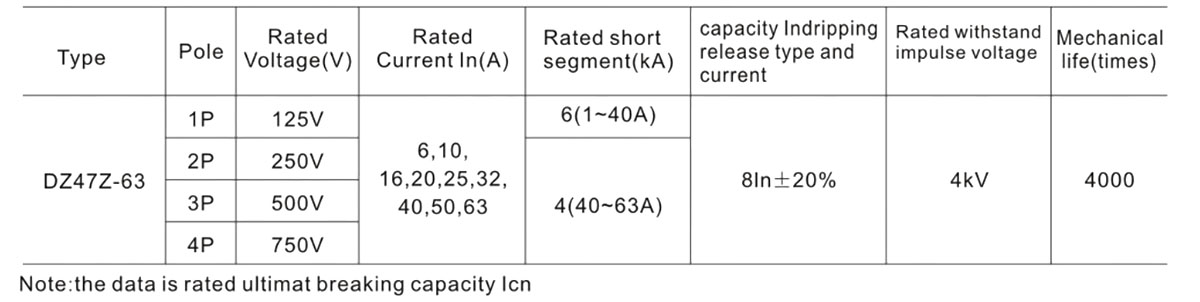

Thông số kỹ thuật và tham số

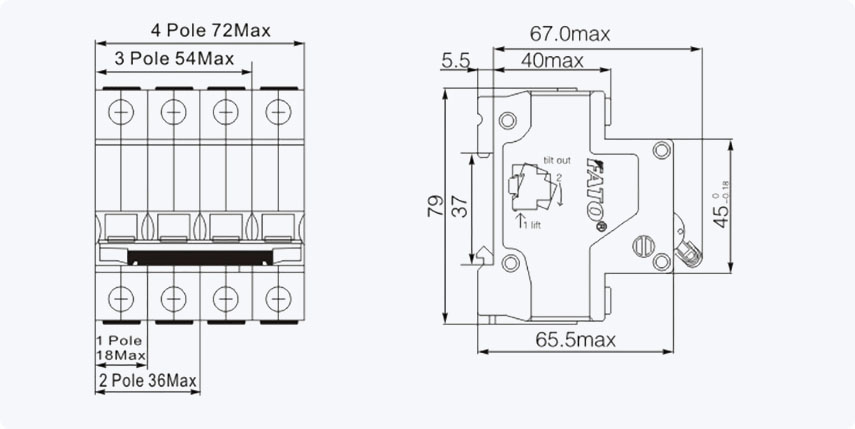

Sự xuất hiện và kích thước

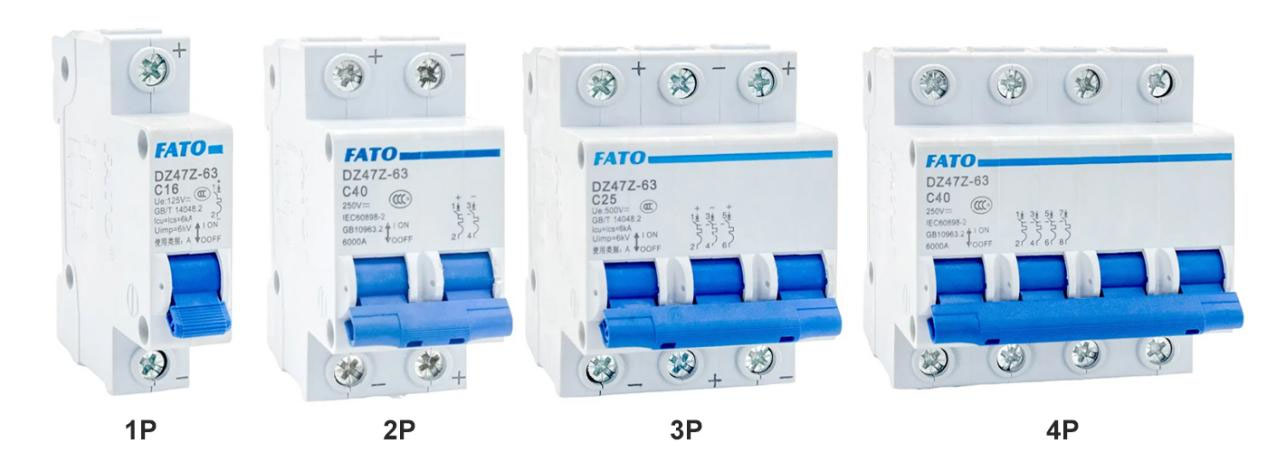

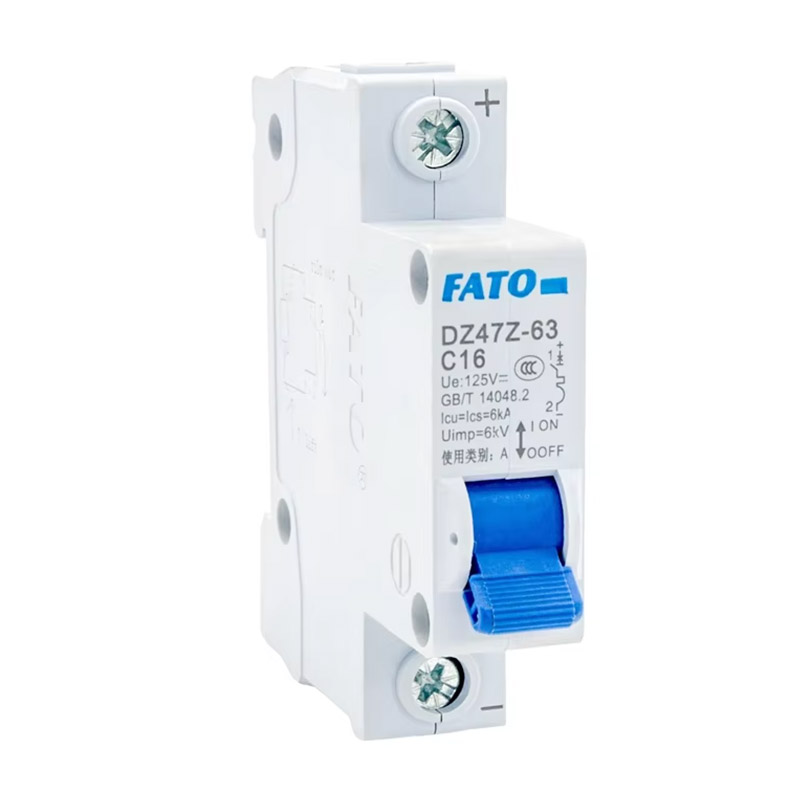

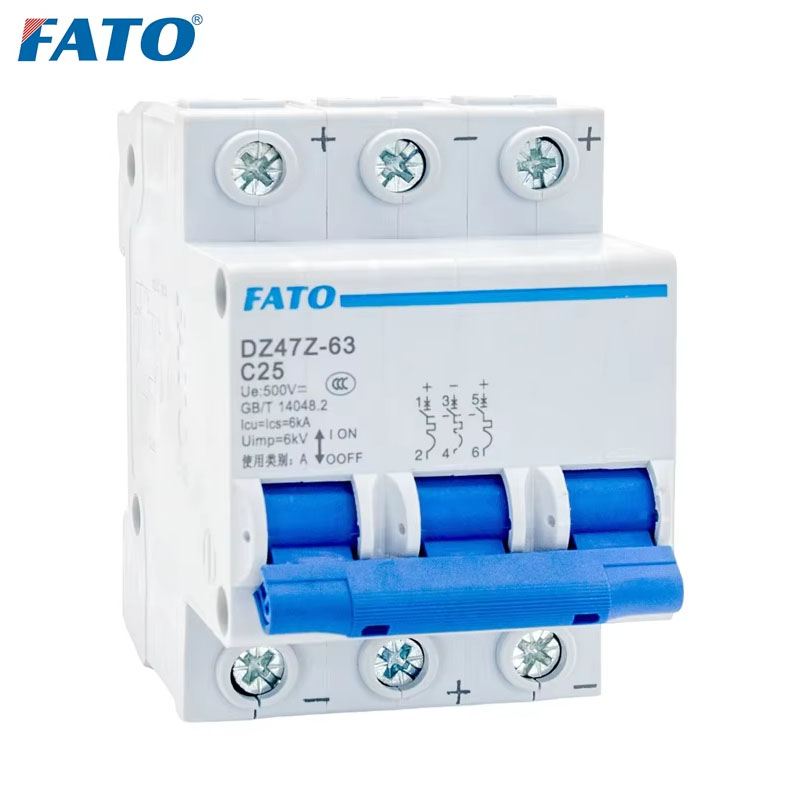

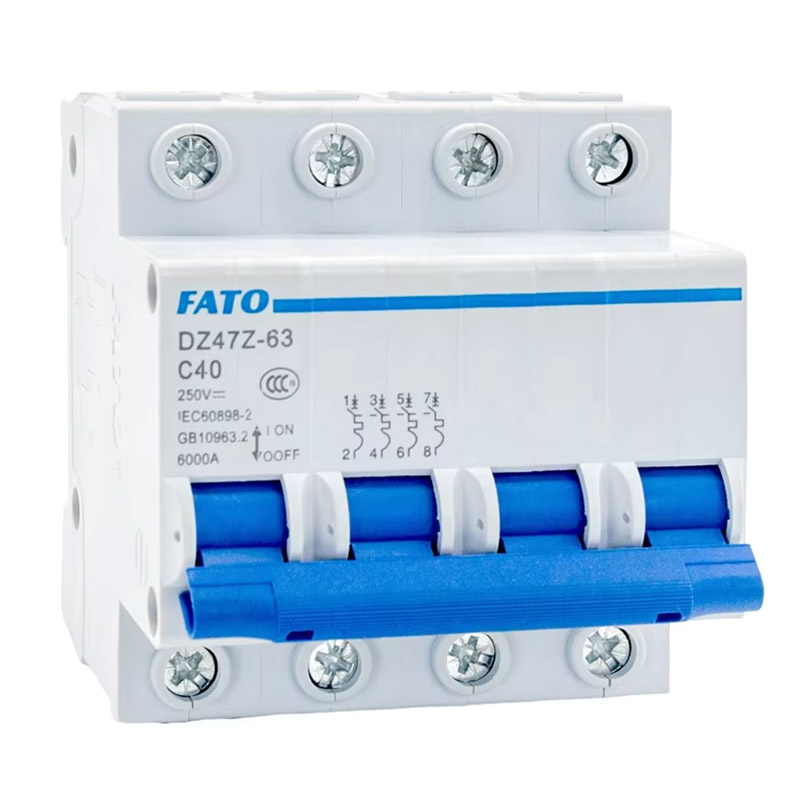

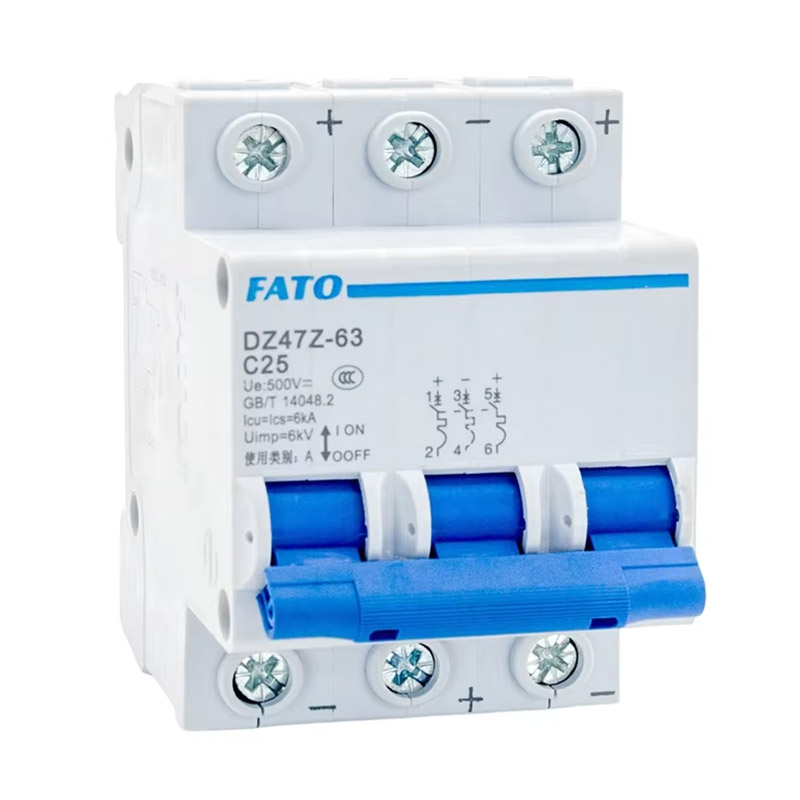

Sản phẩm cho thấy
