Bộ ngắt mạch thu nhỏ DZ47S-63 MCB 4,5KA

Mô tả sản phẩm

Phạm vi của ứng dụng

Bộ ngắt mạch thu nhỏ DZ47S-63 (h) được thiết kế để bảo vệ chống quá tải và mạch ngắn trong các hệ thống điện với tần số AC là 50Hz, xếp hạng điện áp tối đa là 230/400V và xếp hạng hiện tại lên tới 100A. Ngoài ra, nó có thể được sử dụng để chuyển đổi các đường và thiết bị trong điều kiện hoạt động bình thường. Sản phẩm này tuân thủ các tiêu chuẩn sau: IEC60898-1 GB10963.1

Đặc điểm cấu trúc

Các seriers của bộ ngắt mạch này bao gồm một vỏ nhựa mạnh mẽ, một bản phát hành quá dòng, cơ chế vận hành, tiếp điểm và hệ thống triệt tiêu hồ quang. Vỏ bên ngoài được xây dựng từ một vật liệu nhựa hiệu suất cao, hiệu suất cao. Trong cấu hình này, một số đơn vị một cực kết hợp với bộ ngắt mạch đa cực, với cơ chế chuyến đi được liên kết bởi một thanh và tay cầm vận hành được kết nối bởi hoạt động bật/tắt trên tất cả các cực.

Điều kiện làm việc

Giới hạn trên của nhiệt độ không khí xung quanh không được vượt quá+40, giới hạn dưới sẽ không thấp hơn -5 và giá trị trung bình 24 giờ không được vượt quá+35;

Độ cao: Độ cao của vị trí cài đặt không được vượt quá 2000m;

Điều kiện khí quyển: Ở+40, nhiệt độ tương đối của không khí không vượt quá 50%, và độ ẩm tương đối cao hơn được cho phép ở nhiệt độ thấp hơn;

Nhiệt độ tối thiểu trung bình của tháng ẩm nhất sẽ không vượt quá+25 và Độ ẩm tương đối trung bình tối đa trung bình của tháng đó sẽ không vượt quá 90% Sự ngưng tụ tài khoản trên bề mặt của sản phẩm gây ra bởi sự thay đổi nhiệt độ;

Mức ô nhiễm: Cấp 2;

Cài đặt Danh mục: Lớp III;

Loại cài đặt: Đường ray cài đặt Th35-7.5 được sử dụng để cài đặt;

Điều kiện cài đặt: góc nghiêng giữa bề mặt cài đặt và dọc Bề mặt không được vượt quá 5 °.

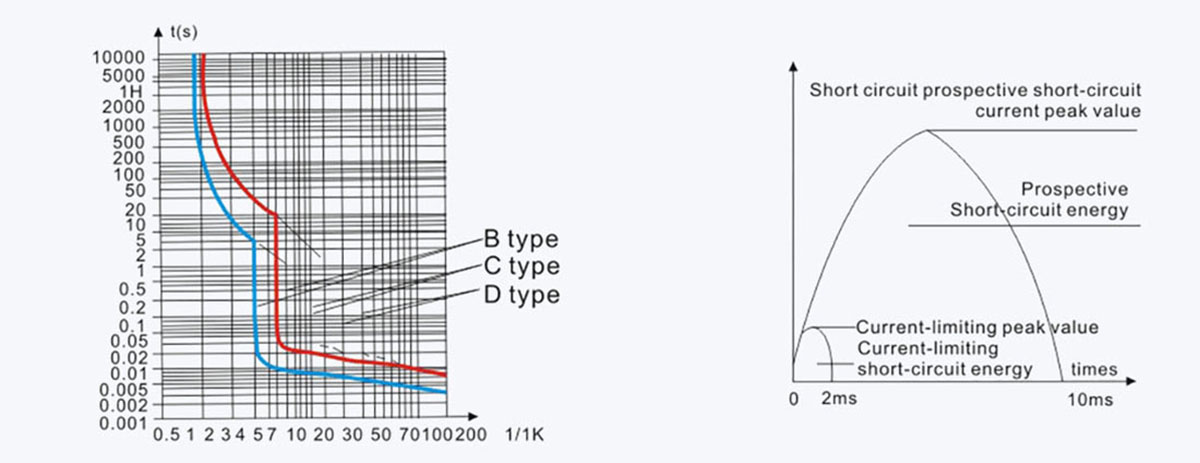

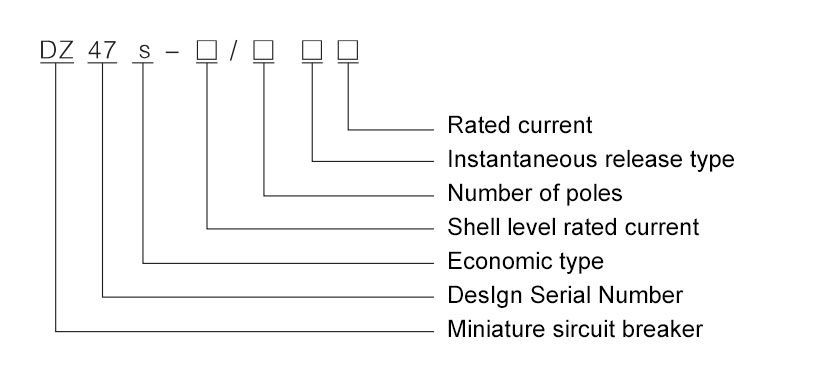

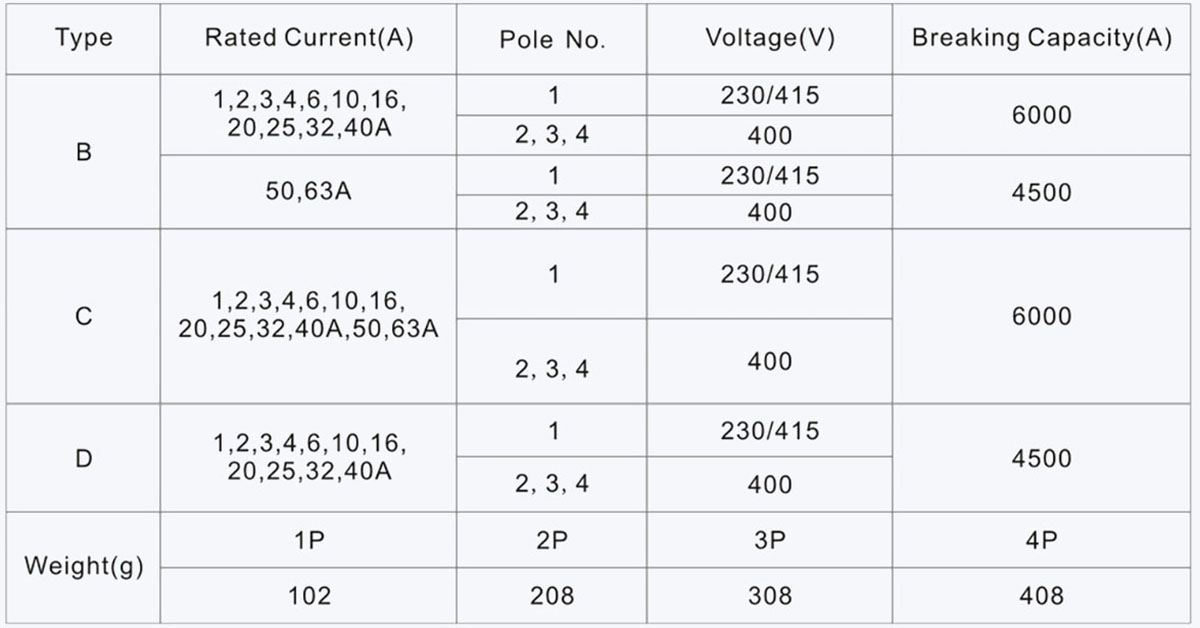

Thông số kỹ thuật và tham số

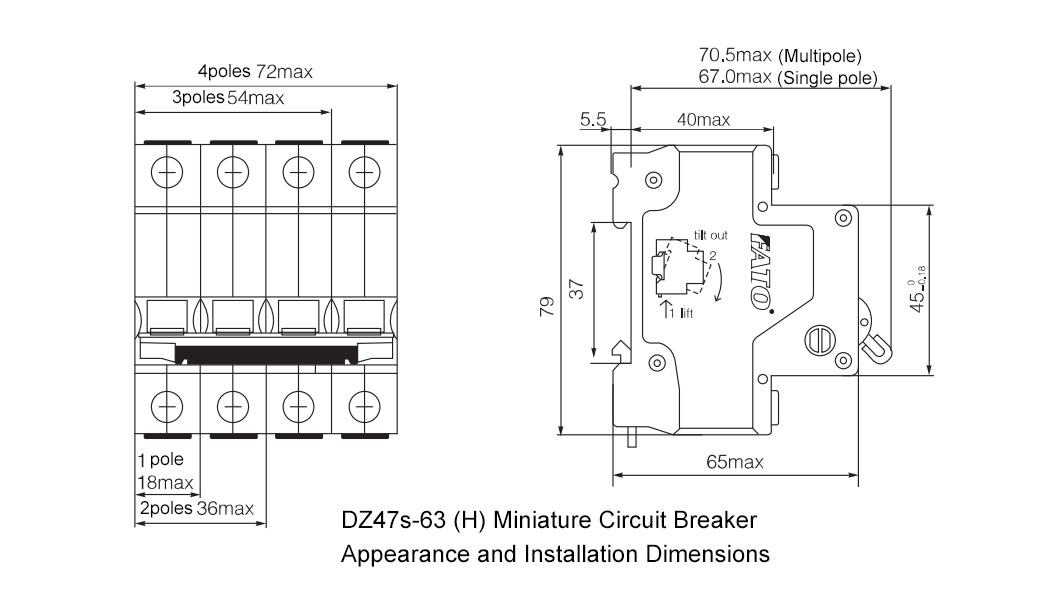

Sự xuất hiện và kích thước

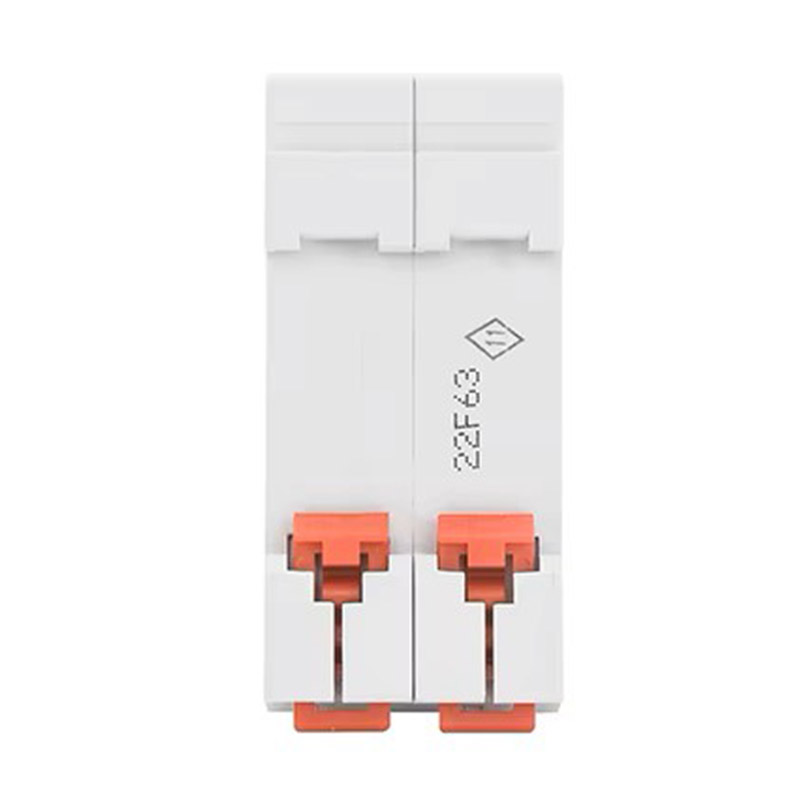

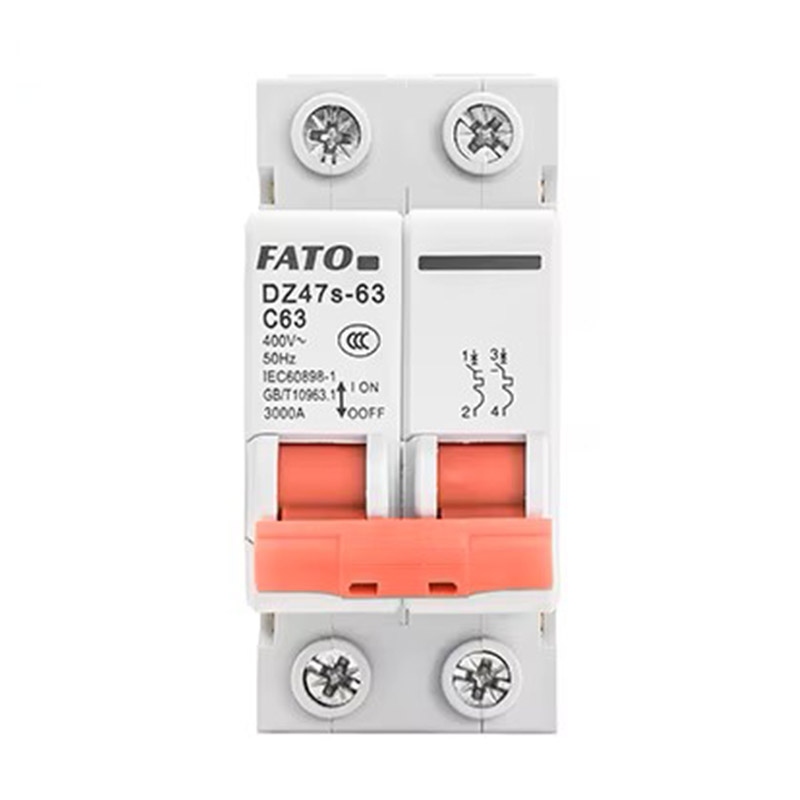

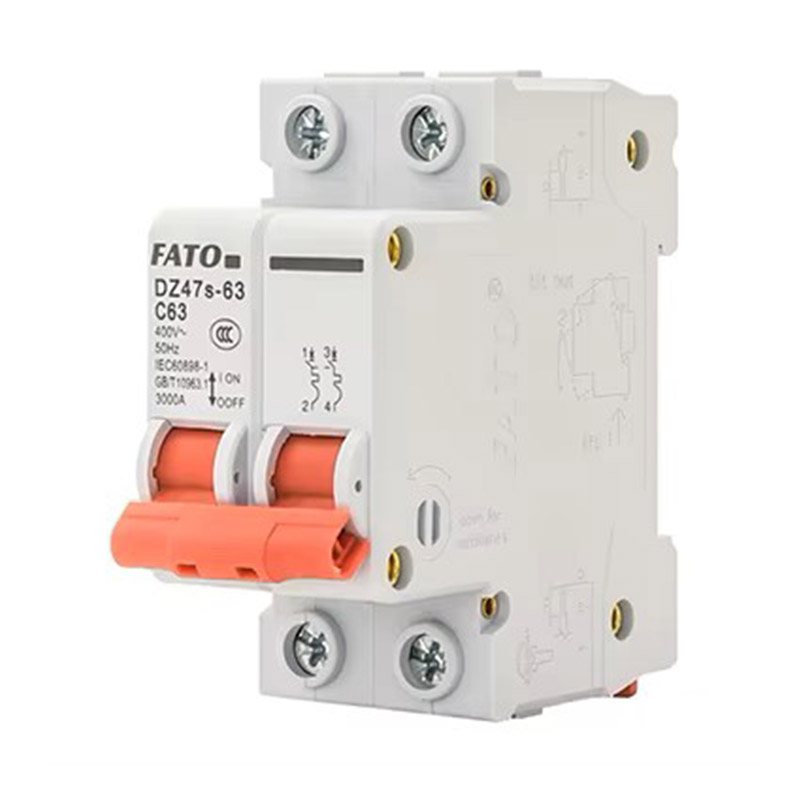

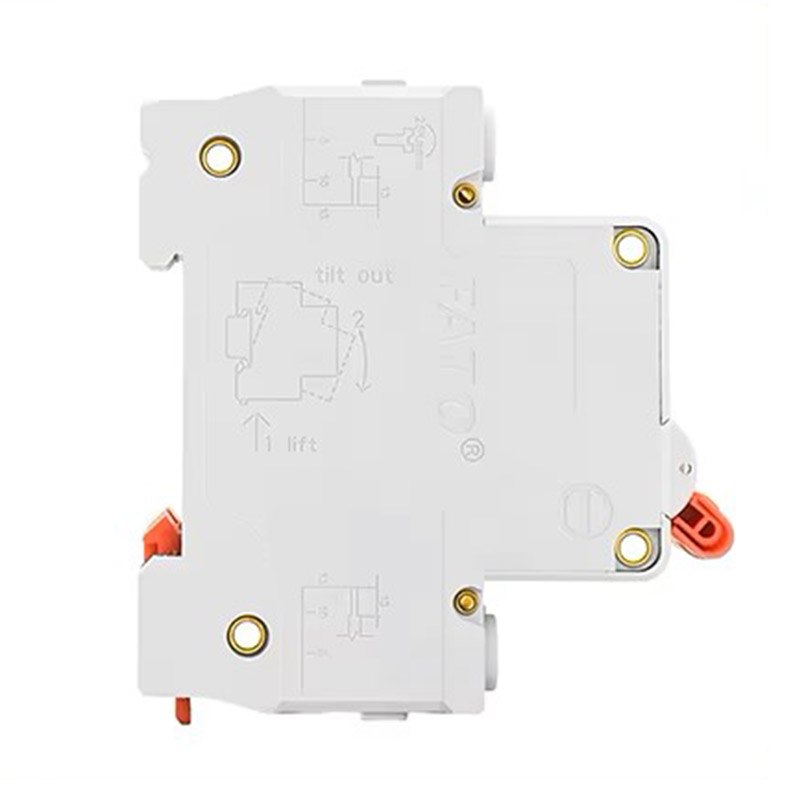

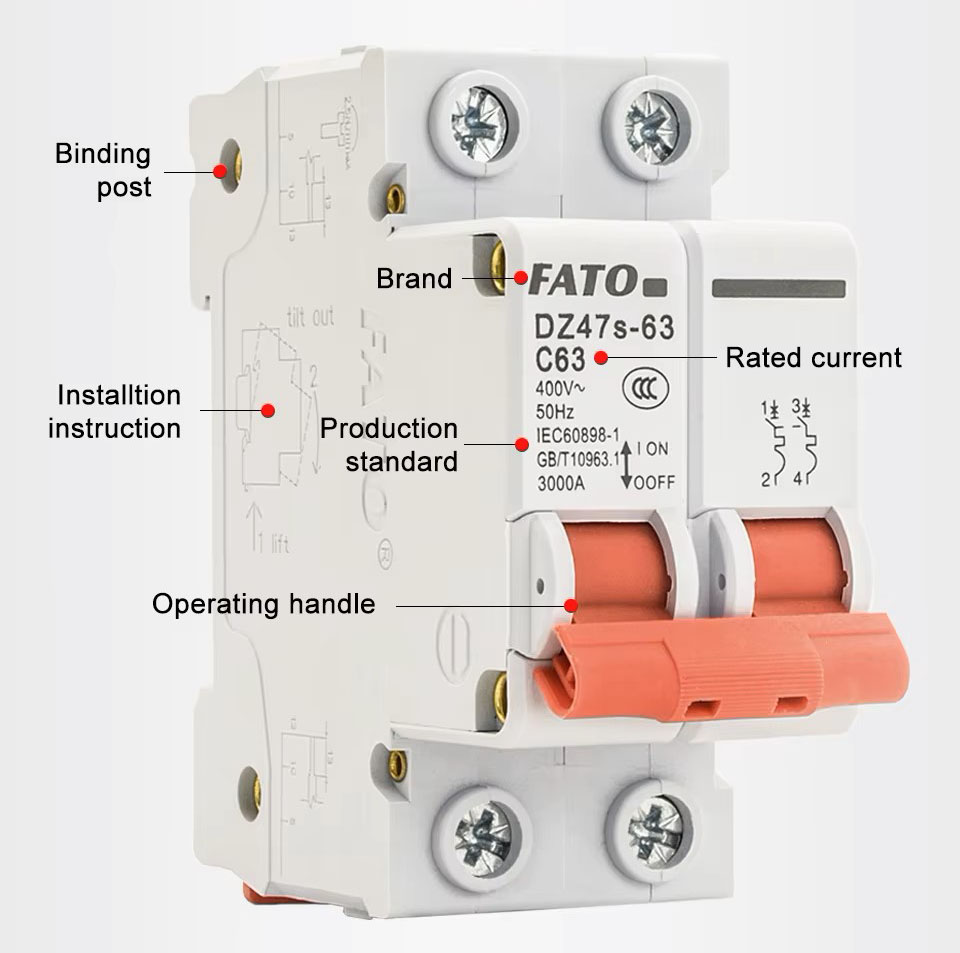

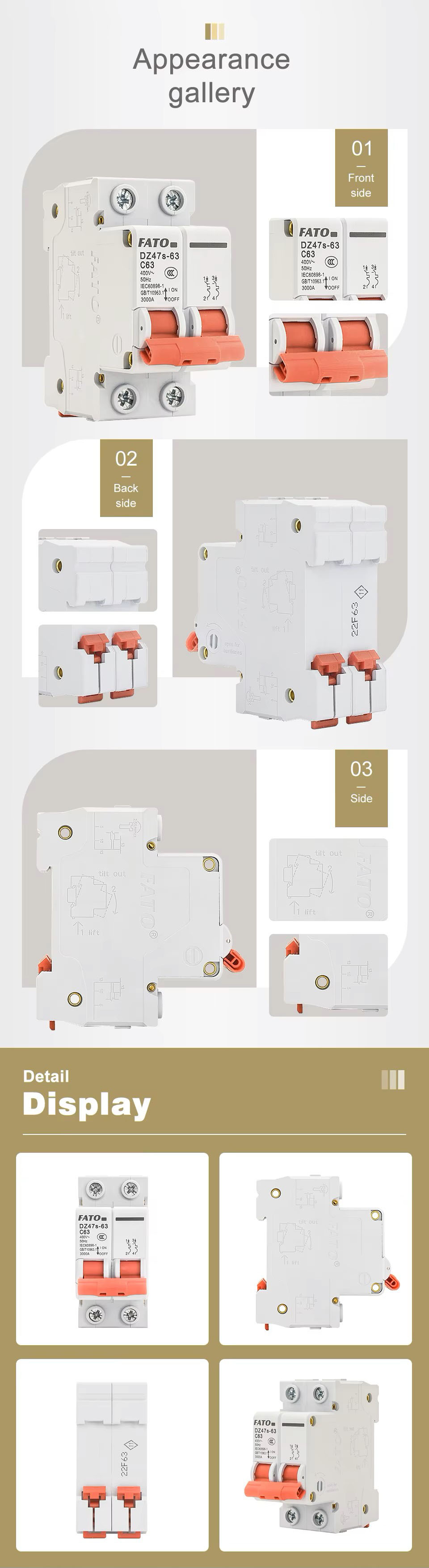

Sản phẩm cho thấy
