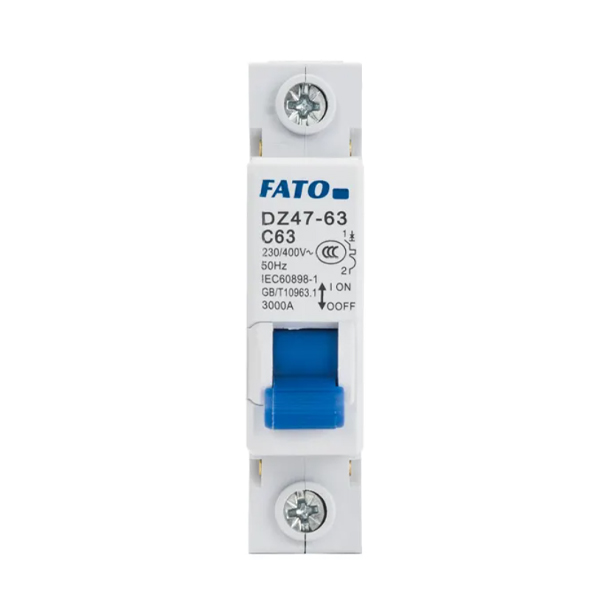

Bộ ngắt mạch thu nhỏ DZ47-63 MCB

Chi tiết sản phẩm hiển thị

Phạm vi của ứng dụng

Bộ ngắt mạch thu nhỏ mới của DZ47 phù hợp để quá tải và bảo vệ ngắn mạch các đường, ánh sáng và thiết bị điện trong các mạch với AC 50Hz, điện áp định mức 230/400V và được đánh giá hiện tại lên đến 100A trở xuống. Nó cũng có thể được sử dụng để chuyển đổi không thường xuyên các đường dây và thiết bị trong điều kiện bình thường.

Sản phẩm tuân thủ các tiêu chuẩn IEC60898-1 và GB/T 0963.1.

Đặc điểm cấu trúc

Các bộ ngắt mạch thu nhỏ trong bộ này được tạo thành từ vỏ nhựa, bảo vệ quá dòng, cơ chế vận hành, tiếp điểm và hệ thống dập tắt hồ quang. Vỏ được xây dựng từ vật liệu nhựa bền và chống cháy. Bộ ngắt mạch đa cực được tạo ra bằng cách kết hợp một số cực đơn, với sự bảo vệ và xử lý được kết nối thông qua các thanh và nắp để duy trì tính đồng nhất trong hoạt động của mỗi cực.

Điều kiện làm việc

Giới hạn trên của nhiệt độ không khí xung quanh không được vượt quá+40, giới hạn dưới không được thấp hơn -5 và giá trị trung bình 24 giờ không được vượt quá+35;

Độ cao: Độ cao của vị trí cài đặt không được vượt quá 2000m;

Điều kiện khí quyển: Ở+40, nhiệt độ tương đối của không khí không vượt quá 50%và độ ẩm tương đối cao hơn được cho phép ở nhiệt độ thấp hơn;

Nhiệt độ tối thiểu trung bình của tháng ẩm nhất sẽ không vượt quá+25 và độ ẩm tương đối tối đa trung bình của tháng đó sẽ không vượt quá 90%, tính đến sự ngưng tụ trên bề mặt của sản phẩm do thay đổi nhiệt độ;

Mức ô nhiễm: Cấp 2;

Cài đặt Danh mục: Lớp III;

Loại cài đặt: Đường ray cài đặt Th35-7.5 được sử dụng để cài đặt;

Điều kiện cài đặt: Góc nghiêng giữa bề mặt lắp đặt và bề mặt dọc không được vượt quá 5 °.

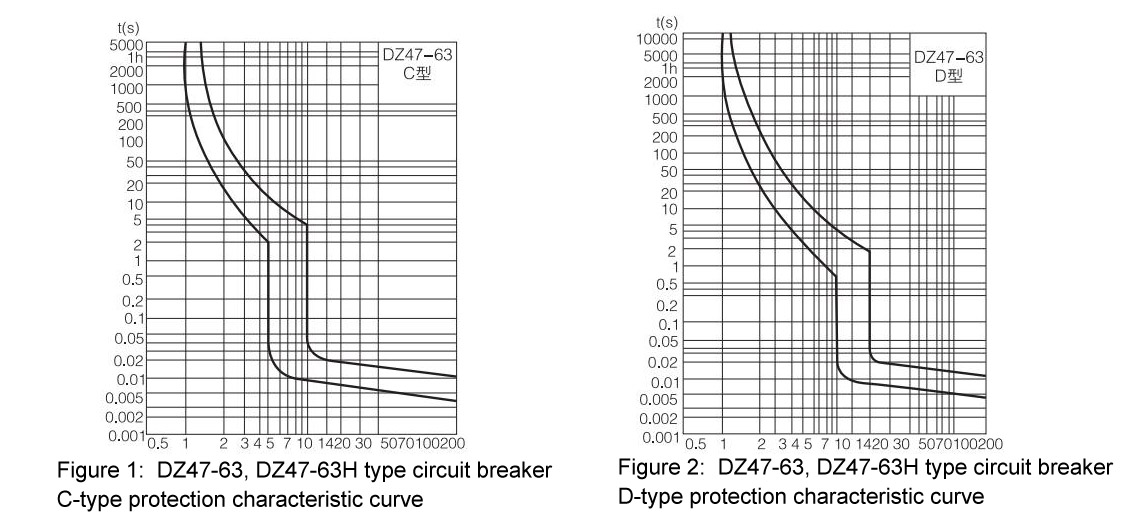

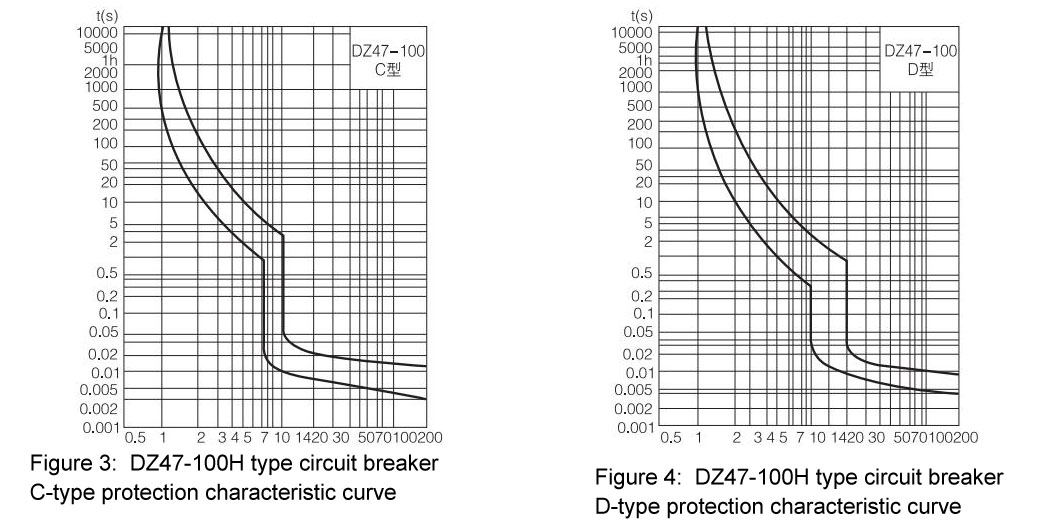

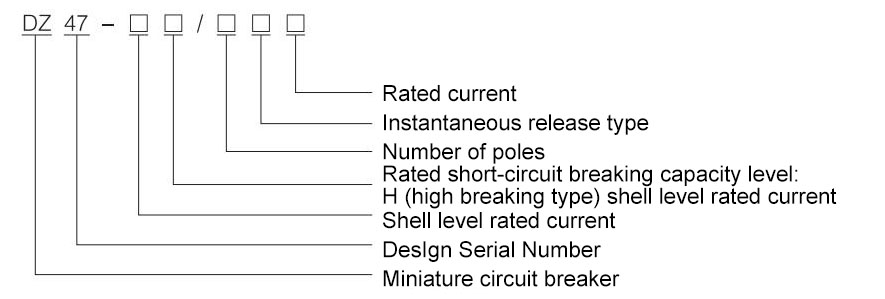

Thông số kỹ thuật và tham số

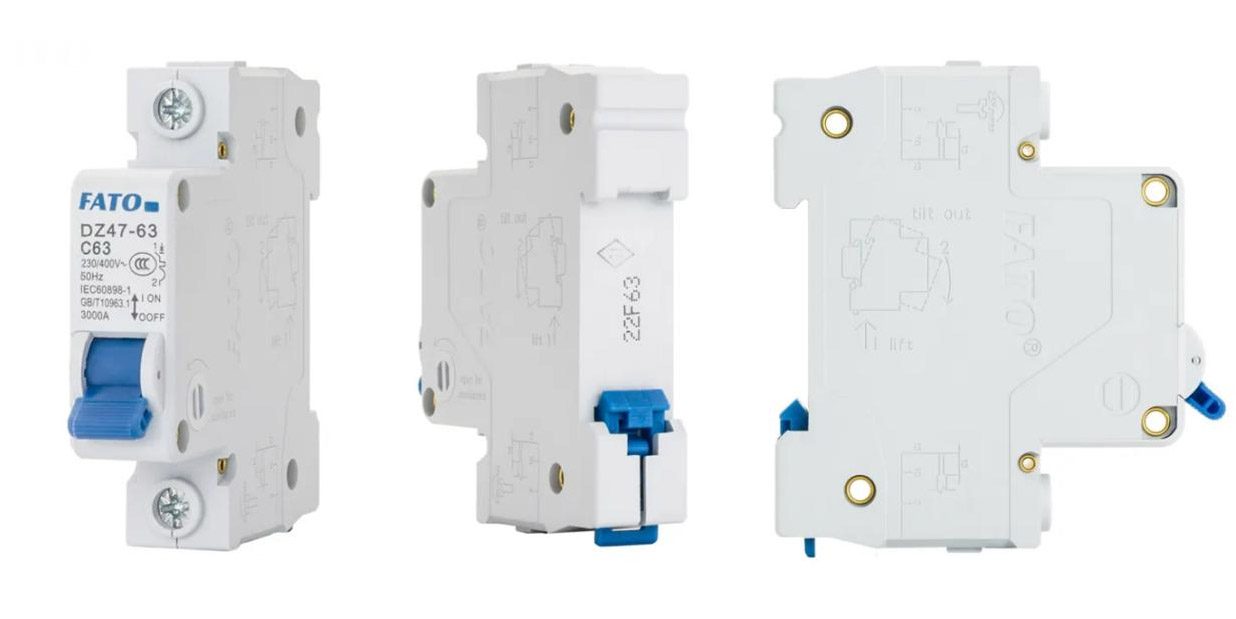

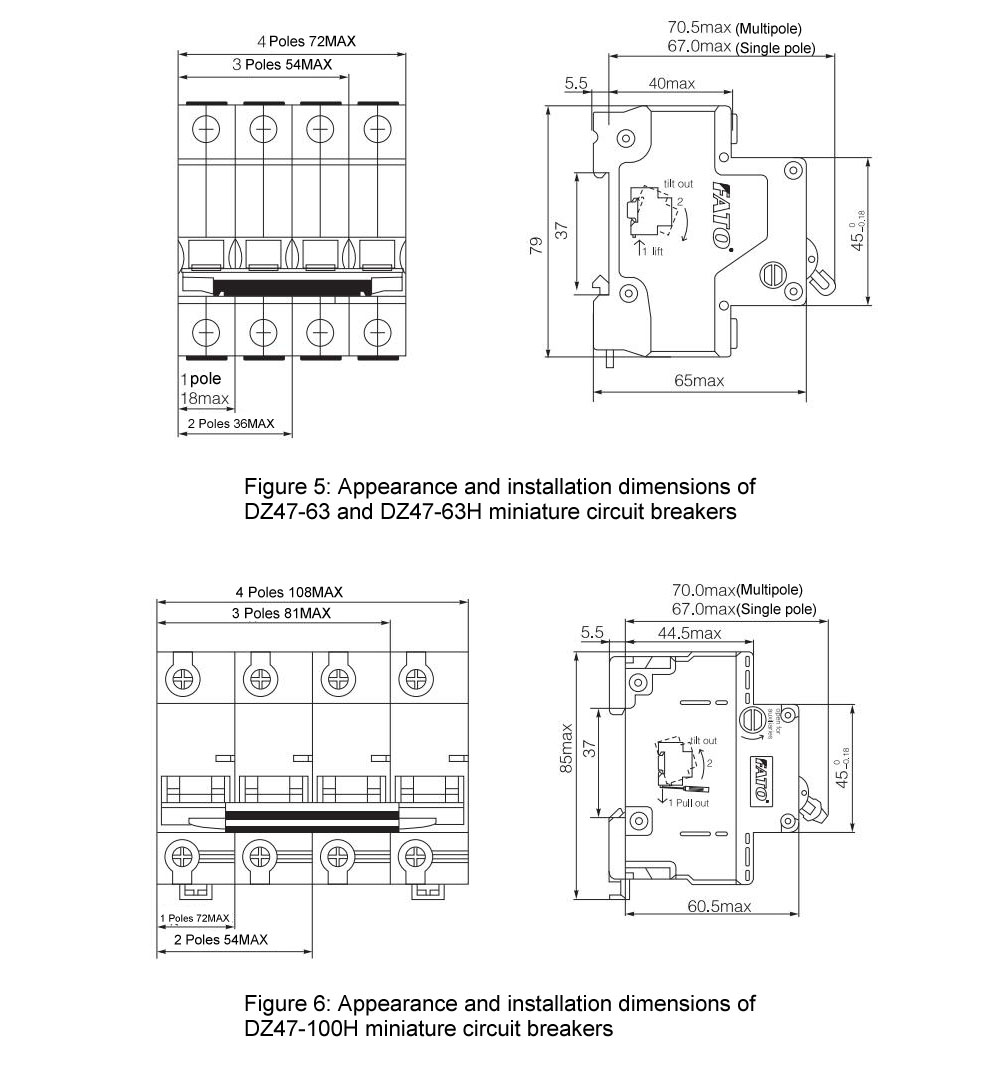

Sự xuất hiện và kích thước

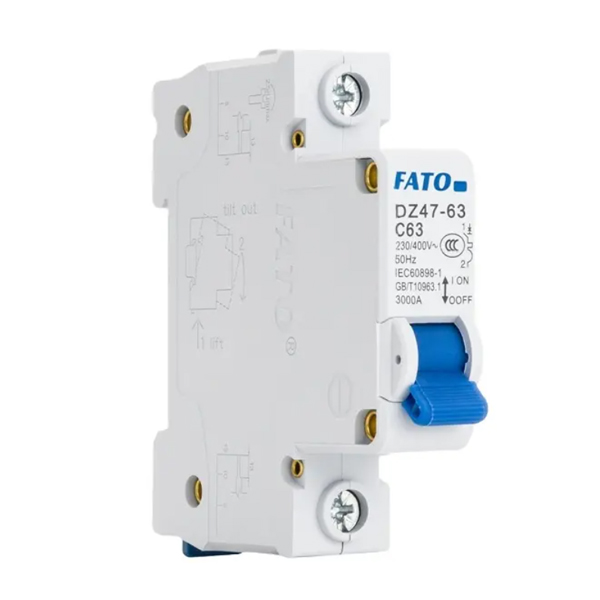

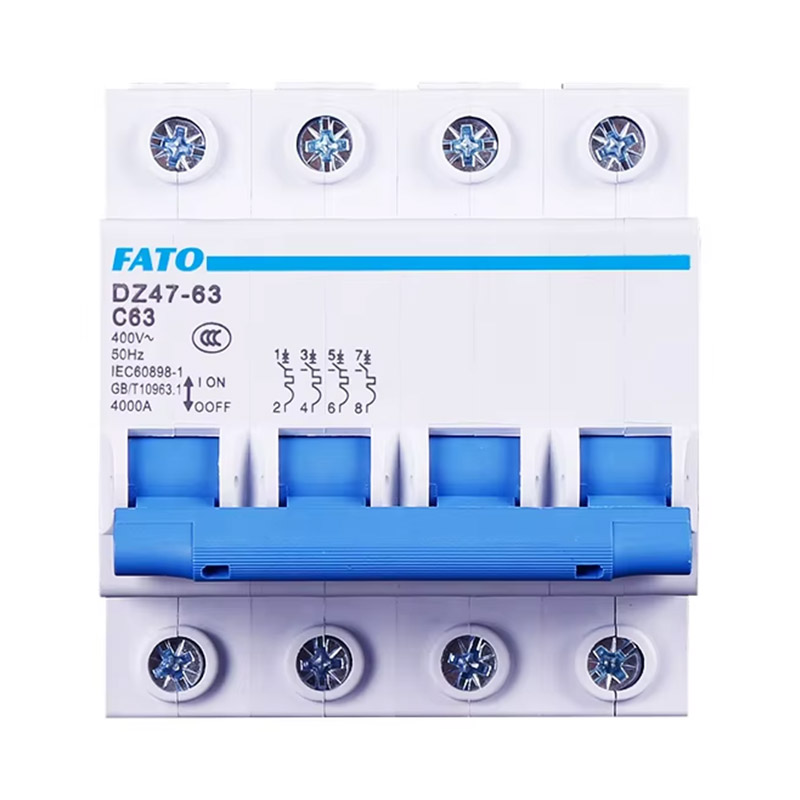

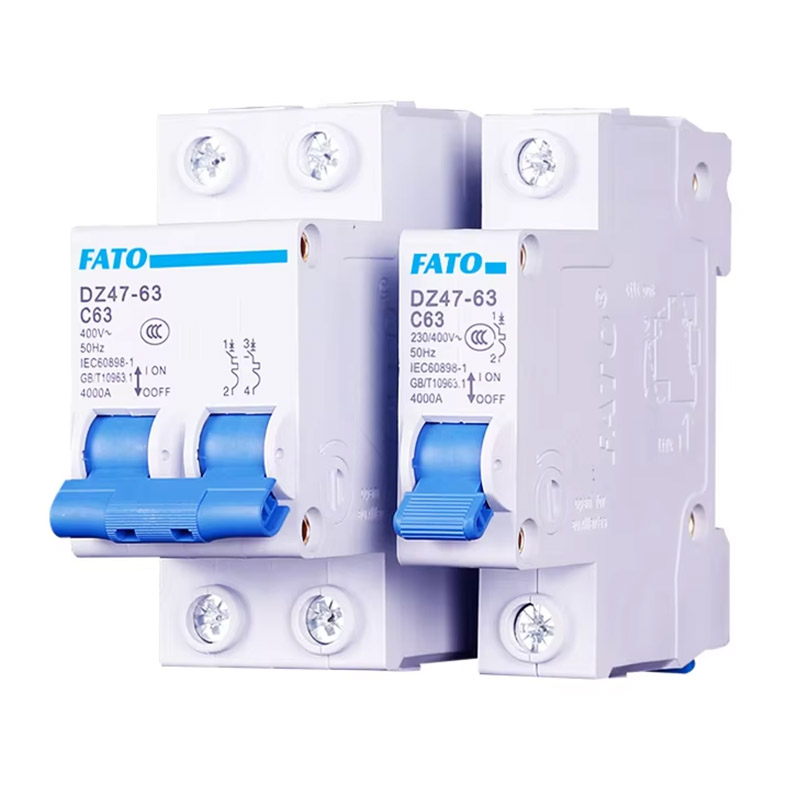

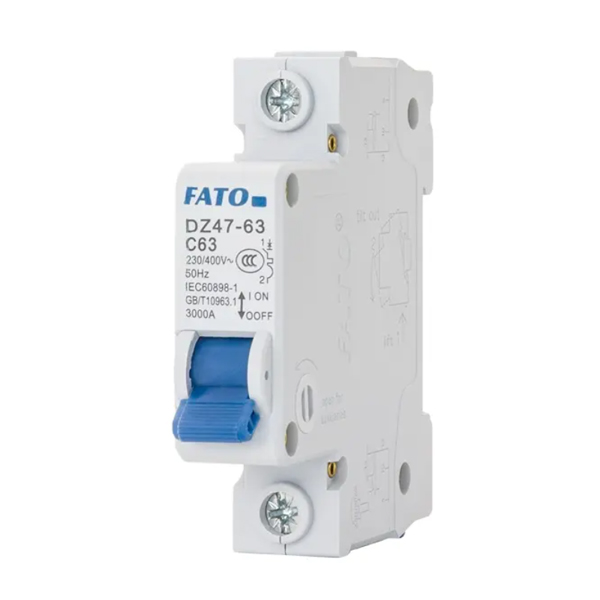

Sản phẩm cho thấy
