CFB2S-63 MCB DIN Rail AC Mạch thu nhỏ

Chi tiết sản phẩm hiển thị

Phạm vi của ứng dụng

Bộ ngắt mạch thu nhỏ CFB2S-63 phù hợp để quá tải và bảo vệ ngắn mạch các hệ thống phân phối chiếu sáng hoặc hệ thống phân phối động cơ lồng sóc với AC 50Hz, điện áp định mức 400V trở xuống, và xếp hạng hiện tại lên tới 63A. Nó cũng có thể được sử dụng để chuyển đổi hoạt động không thường xuyên của các dòng trong điều kiện bình thường. Bộ ngắt mạch này phù hợp cho các khu vực công nghiệp, thương mại, cao tầng và dân cư. Sản phẩm đáp ứng các tiêu chuẩn sau: IEC60898-1 GB10963.1.

Đặc điểm cấu trúc

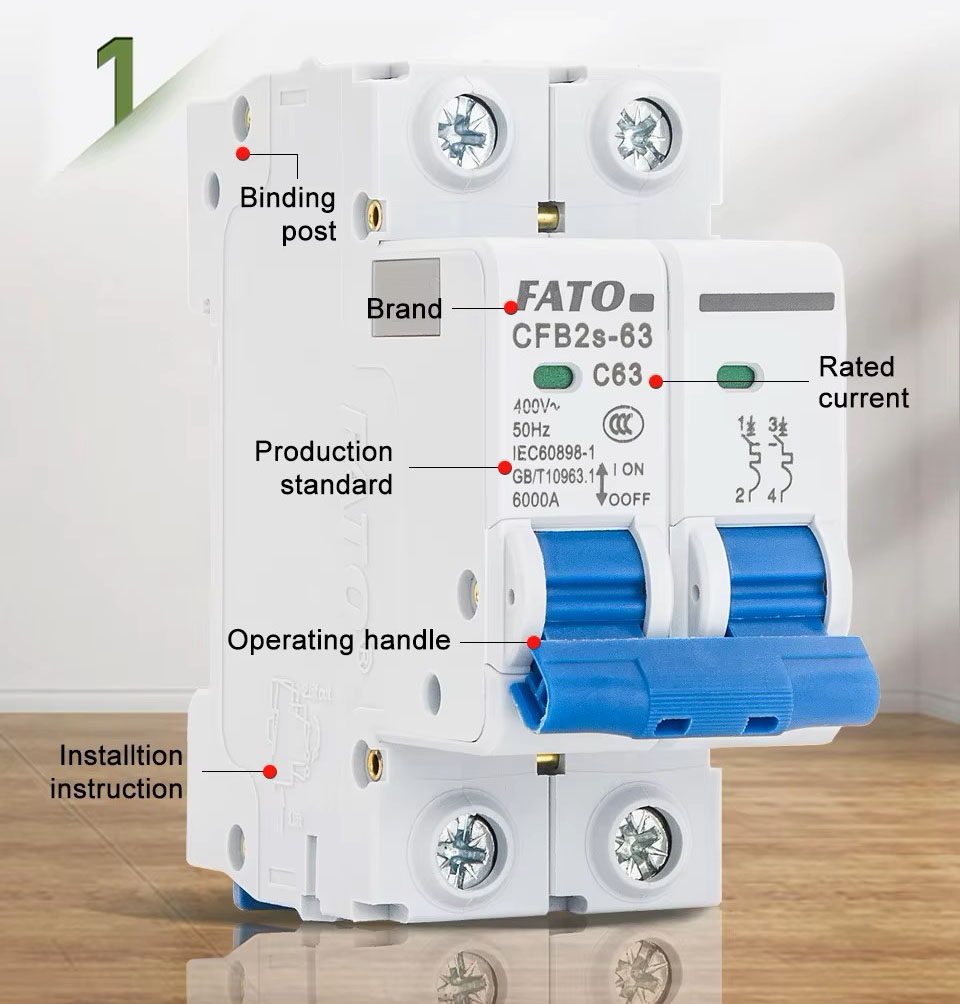

Cấu trúc: Bộ ngắt mạch chủ yếu bao gồm vỏ cách điện, cơ chế vận hành, độ trễ, giải phóng tức thời, tiếp điểm và hệ thống dập tắt hồ quang; cơ chế vận hành là cấu trúc giải phóng tự do. Trong quá trình hoạt động bình thường hoặc bất thường, các liên hệ chỉ có thể ở trong vị trí đóng hoặc mở. Các tiếp điểm chuyển động của bộ ngắt mạch đa cực được liên kết cơ học và mỗi cực về cơ bản được đóng hoặc mở cùng một lúc.

Nguyên tắc làm việc: Khi một lỗi quá tải xảy ra trong mạch, dòng quá tải khiến dải bimetallic uốn cong, đẩy khóa khóa để giải phóng, điều khiển cơ học tiếp xúc để ngắt kết nối và cắt mạch nhanh chóng. chuyến đi, do đó đạt được chức năng cắt mạch;

Bộ ngắt mạch có chức năng giới hạn hiện tại. Khi một mạch ngắn xảy ra, lõi sắt làm cho cực trên cùng tách các tiếp điểm và cũng mở khóa khóa. Điện trở ARC làm giảm dòng điện ngắn mạch, đóng vai trò giới hạn hiện tại. Cơ chế hoạt động đồng thời để giữ các liên hệ ở vị trí bị ngắt kết nối. Vòng cung nhanh chóng bị dập tắt thông qua hành động toàn diện của hệ thống dập tắt vòng cung ..

Điều kiện làm việc

Giới hạn trên của nhiệt độ không khí xung quanh không được vượt quá+40, giới hạn dưới sẽ không thấp hơn -5 và giá trị trung bình 24 giờ không được vượt quá+35;

Độ cao: Độ cao của vị trí cài đặt không được vượt quá 2000m;

Điều kiện khí quyển: Ở+40, nhiệt độ tương đối của không khí không vượt quá 50%,

và độ ẩm tương đối cao hơn được cho phép ở nhiệt độ thấp hơn;

Nhiệt độ tối thiểu trung bình của tháng ẩm nhất sẽ không vượt quá+25 và Độ ẩm tương đối trung bình tối đa trung bình của tháng đó sẽ không vượt quá 90% Sự ngưng tụ tài khoản trên bề mặt của sản phẩm gây ra bởi sự thay đổi nhiệt độ;

Mức ô nhiễm: Cấp 2;

Cài đặt Danh mục: Lớp III;

Loại cài đặt: Đường ray cài đặt Th35-7.5 được sử dụng để cài đặt;

Điều kiện cài đặt: góc nghiêng giữa bề mặt cài đặt và dọc Bề mặt không được vượt quá 5 °.

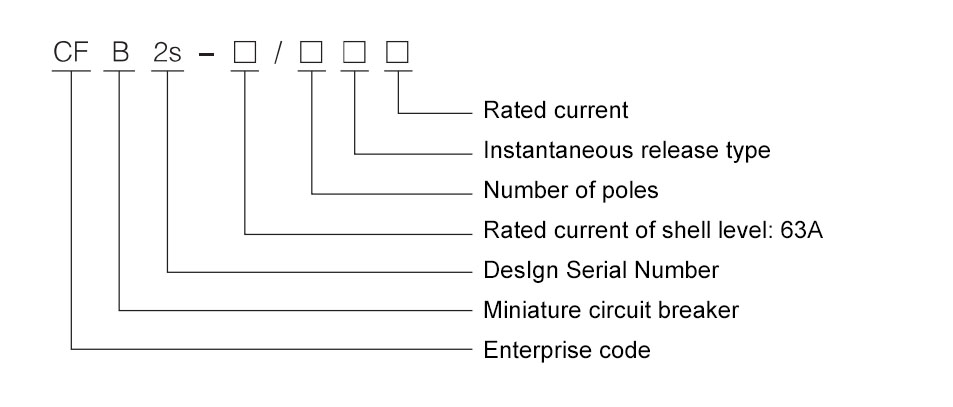

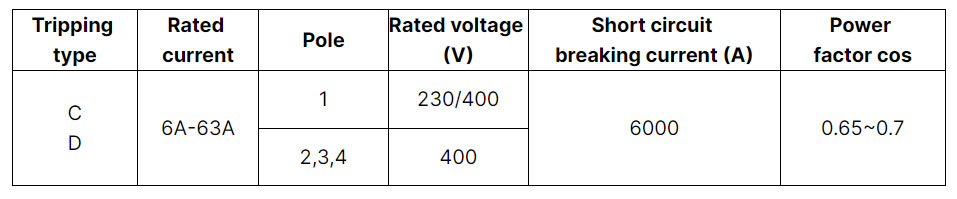

Thông số kỹ thuật và tham số

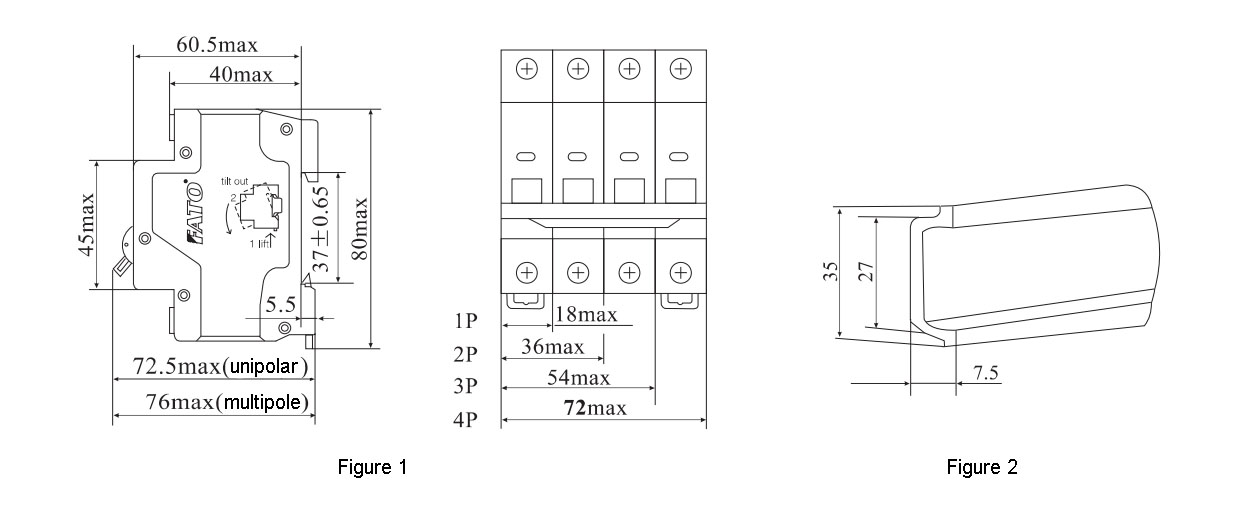

Sự xuất hiện và kích thước

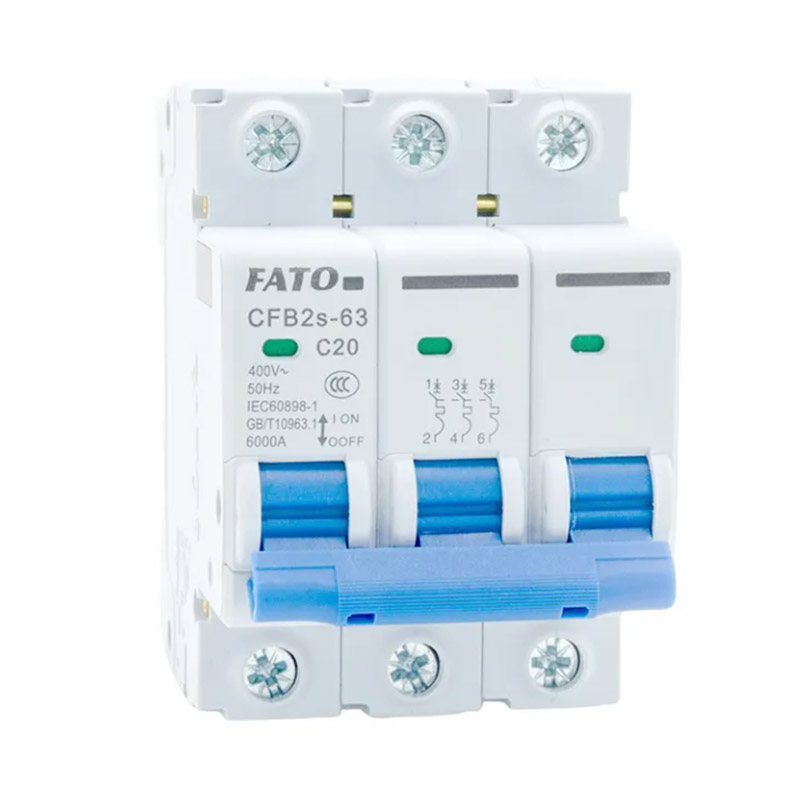

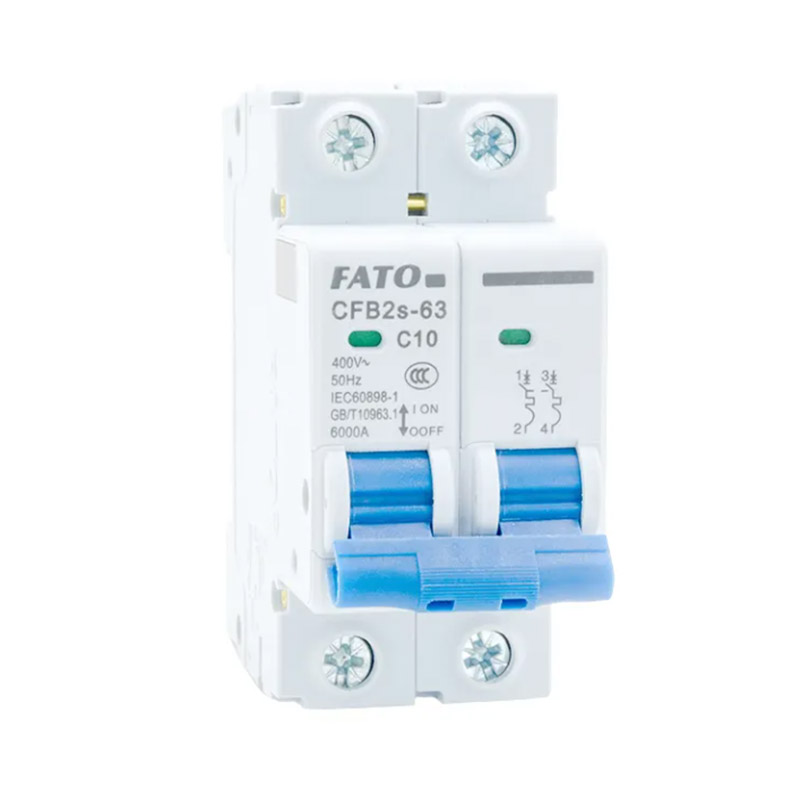

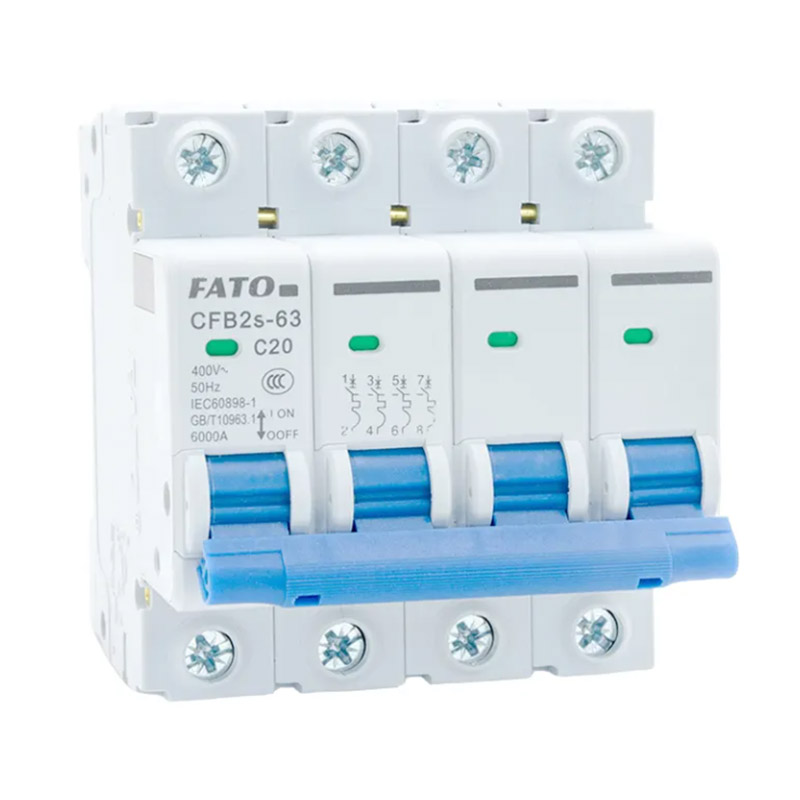

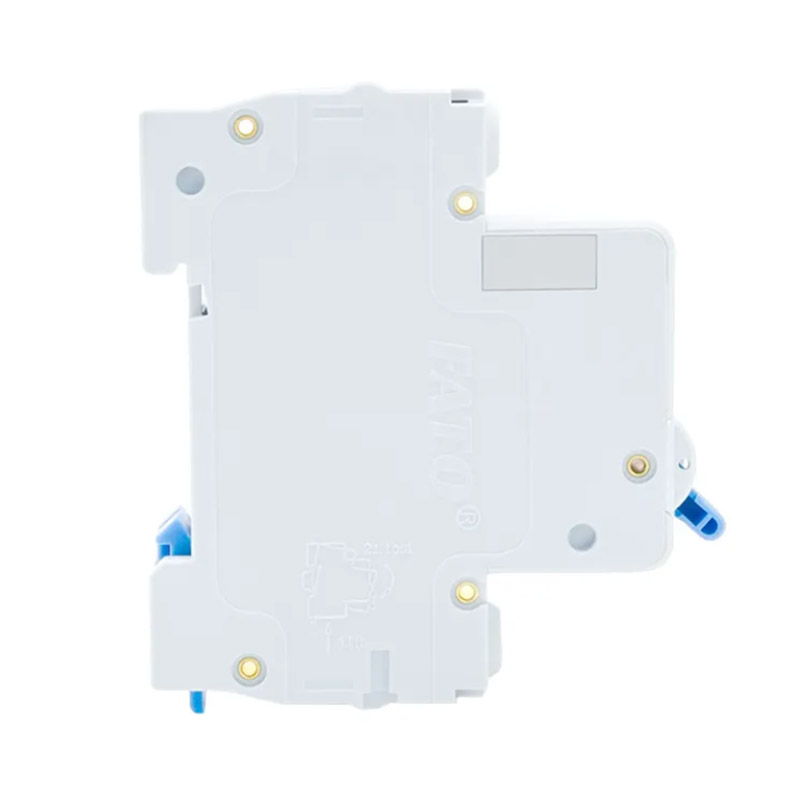

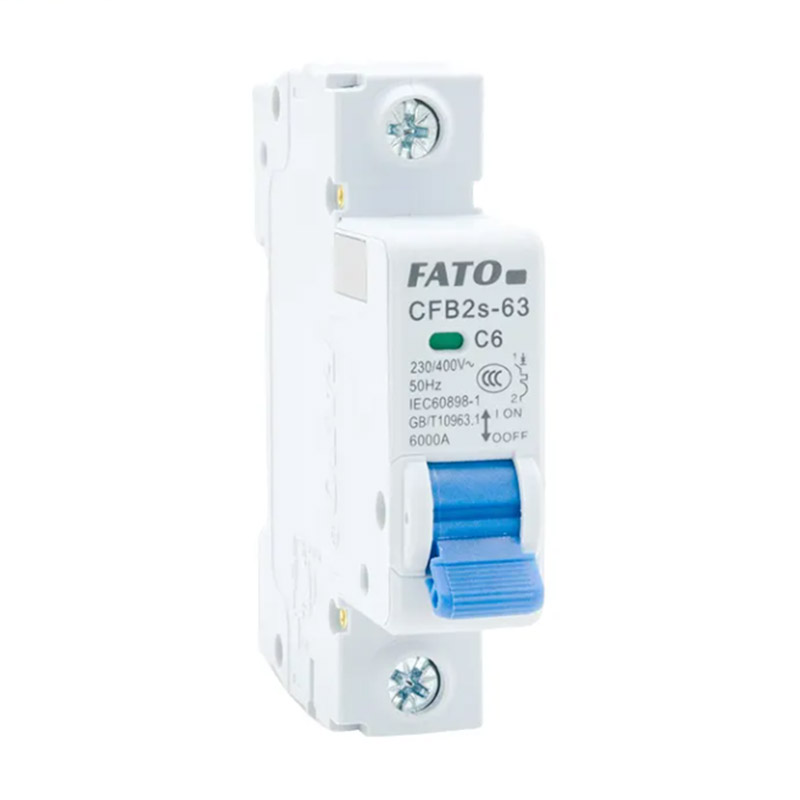

Sản phẩm cho thấy
