CFB3 Series Mini Circuit Breaker MCB

Chi tiết sản phẩm hiển thị

Phạm vi của ứng dụng

Bộ ngắt mạch thu nhỏ CFB3-63/125 Series phù hợp để quá tải và bảo vệ ngắn mạch trong các mạch với điện áp định mức là 230V/400V và dòng điện được định mức 125A ở tần số 50/60Hz mỗi nghìn AC và cũng có thể được sử dụng cho các hoạt động BẬT/TẮT của các điều kiện bình thường.

Các bộ ngắt mạch CFB3-63/125 được trang bị các phụ kiện như liên hệ phụ trợ CFB3-F, liên hệ cảnh báo phụ trợ CFB3-FB, CFB3-FL SHUNT release phát hành thông minh CFB3-QY.

Quá điện áp, quá điện áp và quá điện áp/quá điện áp là các thiết bị giải phóng điện tử được lắp ráp và kết hợp với bộ ngắt mạch hoặc bộ ngắt mạch điện còn lại. Chúng phù hợp với các mạch AC 50Hz/60Hz với điện áp định mức là 230V và được sử dụng để bảo vệ chống quá điện áp, quá điện áp và quá điện áp do lỗi đường dây, tránh thiệt hại cho thiết bị điện hoặc không có khả năng hoạt động đúng do dao động trong điện áp lưới. Bộ ngắt mạch có chức năng cách ly, được tượng trưng bởi

Sản phẩm đáp ứng các tiêu chuẩn sau: GB/T10963.1, IEC60898-1 GB/T20645.

Đặc điểm cấu trúc

Bộ ngắt mạch này có các đặc điểm giới hạn hiện tại tốt, thời gian vòng cung cực ngắn, khả năng phá vỡ cao, đặc điểm bảo vệ chính xác, tuổi thọ dài và hiệu suất đáng tin cậy.

Vỏ áp dụng một thiết kế cong độc đáo, với rãnh thông gió chảy ở bên cạnh để cải thiện sự tản nhiệt và giảm nhiệt độ sản phẩm tăng.

Có dấu hiệu rõ ràng về tình trạng vị trí liên lạc.

Khối thiết bị đầu cuối có phương thức kết nối hai mục đích cho cả thanh cái và dây.

Các phụ kiện đã hoàn tất, bao gồm các liên hệ phụ trợ, danh bạ báo động, phát hành shunt, phát hành quá điện áp, phát hành quá điện áp, phát hành quá điện áp và các phụ kiện khác.

Điều kiện làm việc

Giới hạn trên của nhiệt độ không khí xung quanh không được vượt quá+40, giới hạn dưới sẽ không thấp hơn -5 và giá trị trung bình 24 giờ không được vượt quá+35;

Độ cao: Độ cao của vị trí cài đặt không được vượt quá 2000m;

Điều kiện khí quyển: Ở+40, nhiệt độ tương đối của không khí không vượt quá 50%, và độ ẩm tương đối cao hơn được cho phép ở nhiệt độ thấp hơn;

Nhiệt độ tối thiểu trung bình của tháng ẩm nhất sẽ không vượt quá+25 và Độ ẩm tương đối trung bình tối đa trung bình của tháng đó sẽ không vượt quá 90% Sự ngưng tụ tài khoản trên bề mặt của sản phẩm gây ra bởi sự thay đổi nhiệt độ;

Mức ô nhiễm: Cấp 2;

Cài đặt Danh mục: Lớp III;

Loại cài đặt: Đường ray cài đặt Th35-7.5 được sử dụng để cài đặt;

Điều kiện cài đặt: góc nghiêng giữa bề mặt cài đặt và dọc Bề mặt không được vượt quá 5 °.

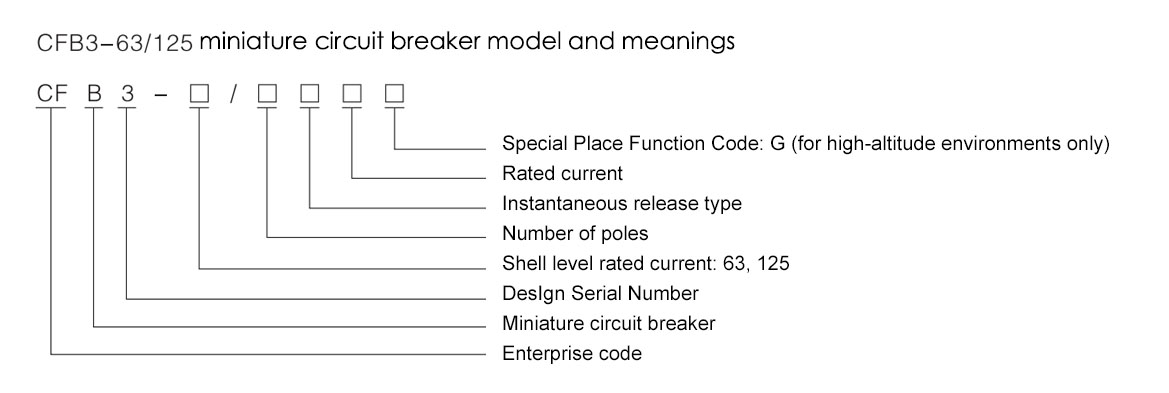

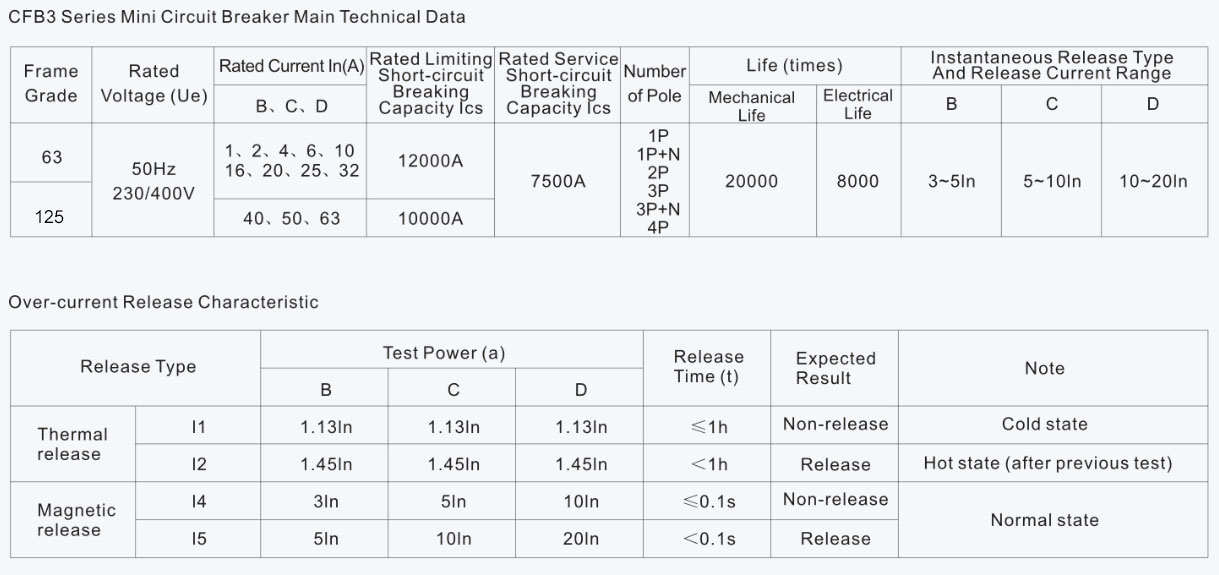

Thông số kỹ thuật và tham số

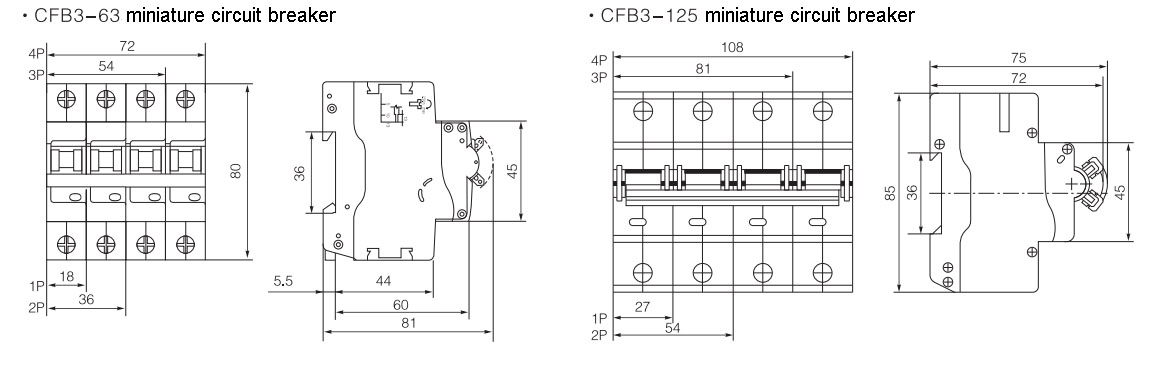

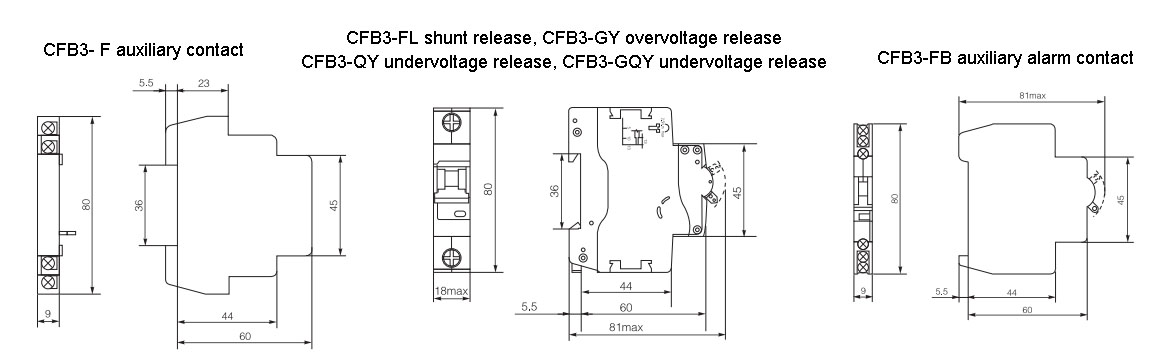

Sự xuất hiện và kích thước

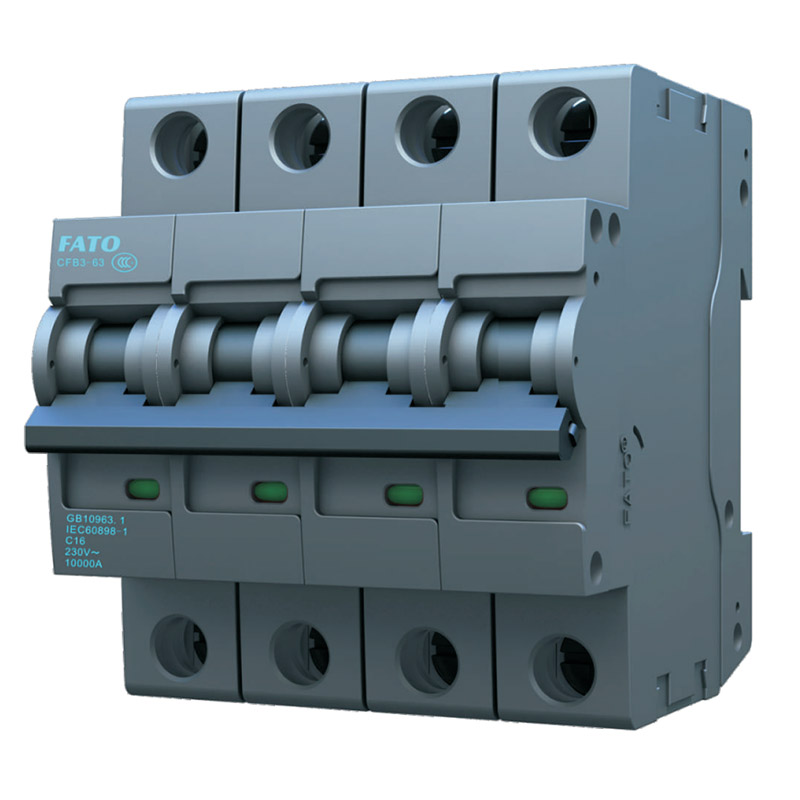

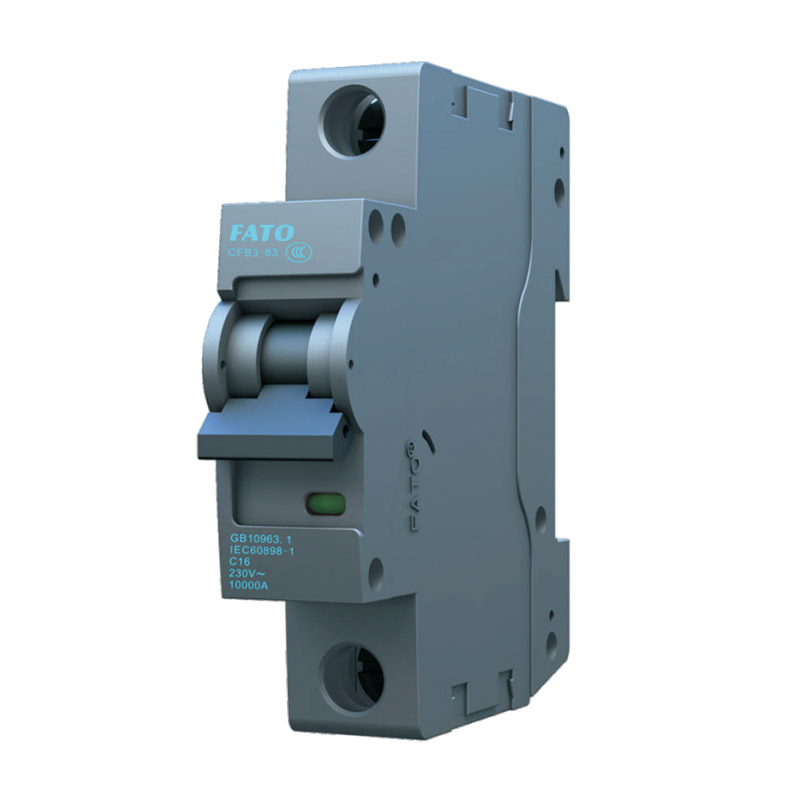

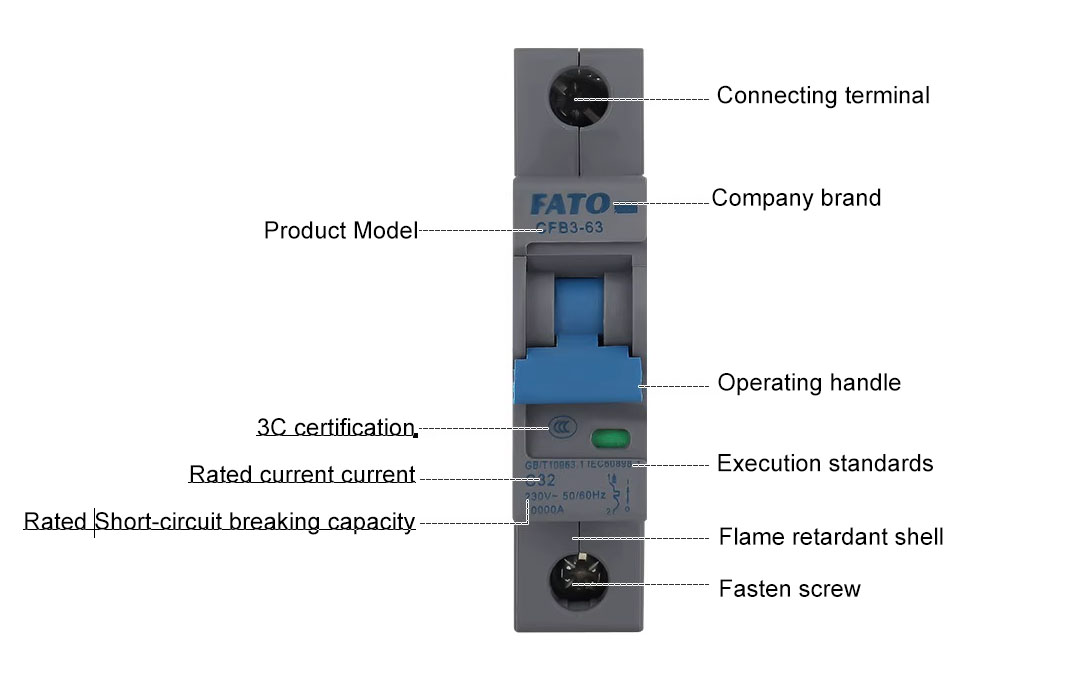

Sản phẩm cho thấy
