DZ47LE-63 RCCB Dòng điện còn lại của bộ ngắt mạch

Hướng dẫn chức năng sản phẩm

Phạm vi của ứng dụng

♦ Thích hợp cho các mạch mạng phân phối với AC 50Hz, điện áp hoạt động được xếp hạng từ 400V trở xuống, và dòng điện được xếp hạng từ 63a trở xuống;

♦ Cung cấp bảo vệ liên lạc gián tiếp cho các cá nhân;

♦ Cung cấp bảo vệ rò rỉ cho thiết bị;

♦ Quá tải và bảo vệ ngắn mạch cho các đường dây và thiết bị điện;

♦ Trong các trường hợp bình thường, nó có thể được sử dụng để chuyển mạch không thường xuyên và khởi động không thường xuyên của động cơ.

♦ Bộ ngắt mạch này có thể theo dõi giá trị dòng điện còn lại và đầu ra thụ động thường mở các liên hệ để báo động mà không bị vấp.

♦ Bộ ngắt mạch này có báo động rò rỉ có thể lựa chọn mà không có chức năng vấp ngã.

1. Khi chức năng bảo vệ rò rỉ được bật, đèn báo động rò rỉ không sáng. Khi dòng rò trong mạch đạt đến giá trị hoạt động, sản phẩm sẽ đi trong thời gian quy định;

2. Khi chức năng bảo vệ rò rỉ bị tắt: Khi dòng rò được tạo ra trong mạch, đèn báo động rò rỉ luôn bật, nhưng sản phẩm không vấp ngã. Tại thời điểm này, mạch nên được duy trì một cách kịp thời.

♦ Tuân thủ các tiêu chuẩn:

Tiêu chuẩn quốc tế: IEC61009-1;

Tiêu chuẩn quốc gia: GB/T16917.1;

♦ Theo các thông số kỹ thuật để đấu thầu Công ty TNHH Công suất điện Trạng thái Xizang, bộ ngắt mạch rò rỉ nhỏ phải có chức năng thoát rò rỉ.

Điều kiện làm việc

Độ cao: ≤2000m;

Nhiệt độ môi trường: -5 ℃ ~+40, với giá trị trung bình không vượt quá+35 ℃ trong 24 giờ;

Độ ẩm môi trường: Không vượt quá 50% ở nhiệt độ môi trường tối đa là+40, với độ ẩm tương đối cao hơn có thể ở nhiệt độ thấp hơn, chẳng hạn như đạt 90% ở mức 20, có tính đến sự ngưng tụ trên bề mặt sản phẩm do thay đổi nhiệt độ;

Điều kiện cài đặt: Từ trường bên ngoài của vị trí cài đặt không được vượt quá 5 lần trường địa từ theo bất kỳ hướng nào. Các bộ ngắt mạch hoạt động còn lại thường được cài đặt theo chiều dọc, với tay cầm hướng lên trên để kết nối với nguồn điện. Không nên có tác động hoặc rung động đáng kể tại trang web cài đặt;

Danh mục cài đặt: II;

Loại cài đặt: Cài đặt đường sắt hướng dẫn tiêu chuẩn được thông qua;

Mức độ ô nhiễm: 2;

Phương pháp nối dây: Sử dụng ốc vít để thắt chặt hệ thống dây điện.

Thông số kỹ thuật và tham số

♦ Số cực: 1p+n, 2p, 3p, 3p+n, 4p;

♦ Xếp hạng hiện tại trong (a): 6,10,16,20,25,32,40,50,63;

♦ Điện áp làm việc định mức UE: 230V, 400V;

♦ Điện áp cách nhiệt định mức UI: 500V;

♦ Công suất phá vỡ định mức ICU (KA): 4 (6a ~ 40a, loại C), 3 (50a, 63a, loại C), 4.5 (6a ~ 63a, loại D);

♦ H-Type: 6 (6a ~ 63a, loại C, loại D);

♦ Xếp hạng kết nối còn lại và khả năng ngắt kết nối L △ M: 2000a;

♦ Xếp hạng Dòng điện hoạt động còn lại L △ N (MA): 30;

♦ Xếp hạng còn lại không hoạt động hiện tại l △ NO (MA): 15,25,50150;

♦ Tuổi thọ cơ học: 2000 chu kỳ;

♦ Tuổi thọ điện: 2000 chu kỳ;

♦ Tần suất hoạt động: 120 lần/giờ;

♦ Phụ kiện điện: của, SD;

♦ Cấp độ bảo vệ: IP20;

♦ Phương pháp cài đặt: Đường ray hướng dẫn nhúng;

♦ Phương pháp nối dây: Thiết bị đầu cuối dây có kẹp;

♦ Khả năng nối dây: Cho phép dây dưới 16mm được kết nối;

♦ thắt chặt mô -men xoắn: 2n • m.

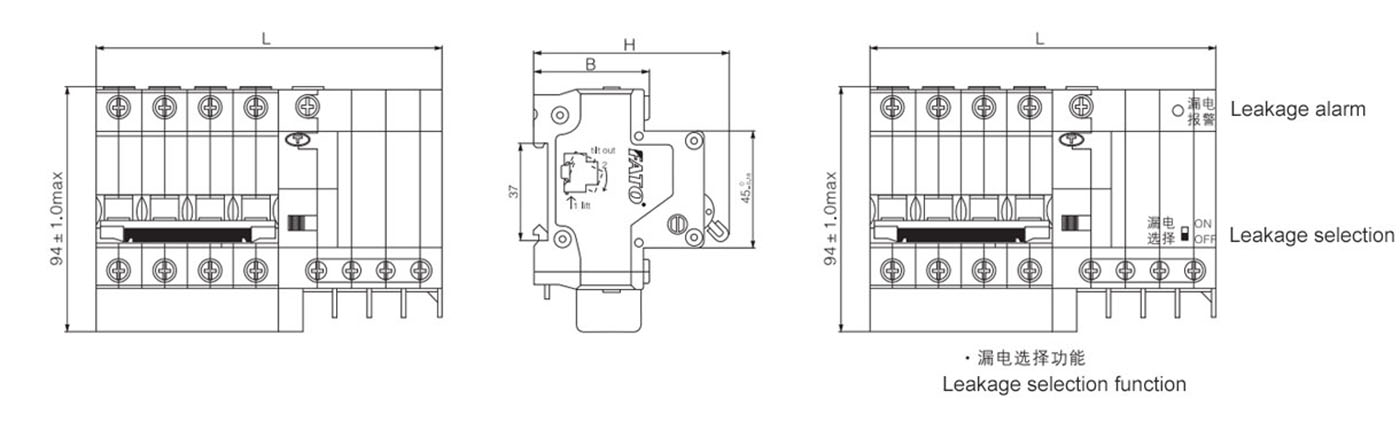

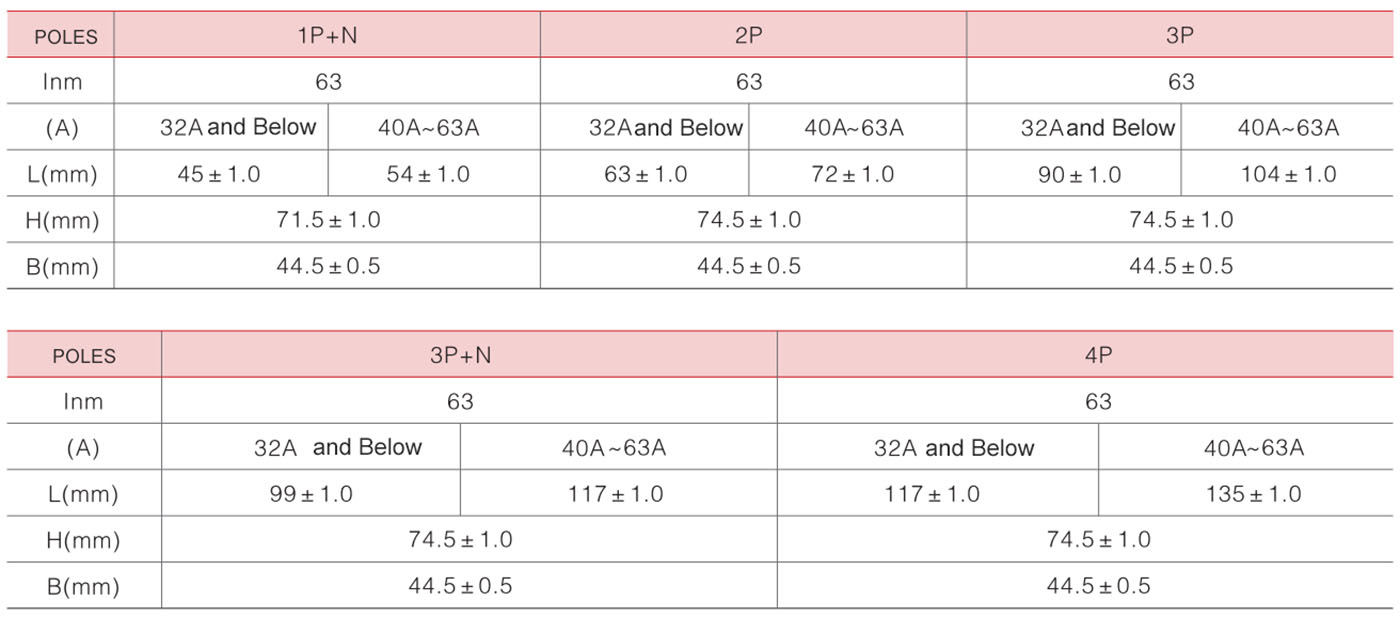

Sự xuất hiện và kích thước

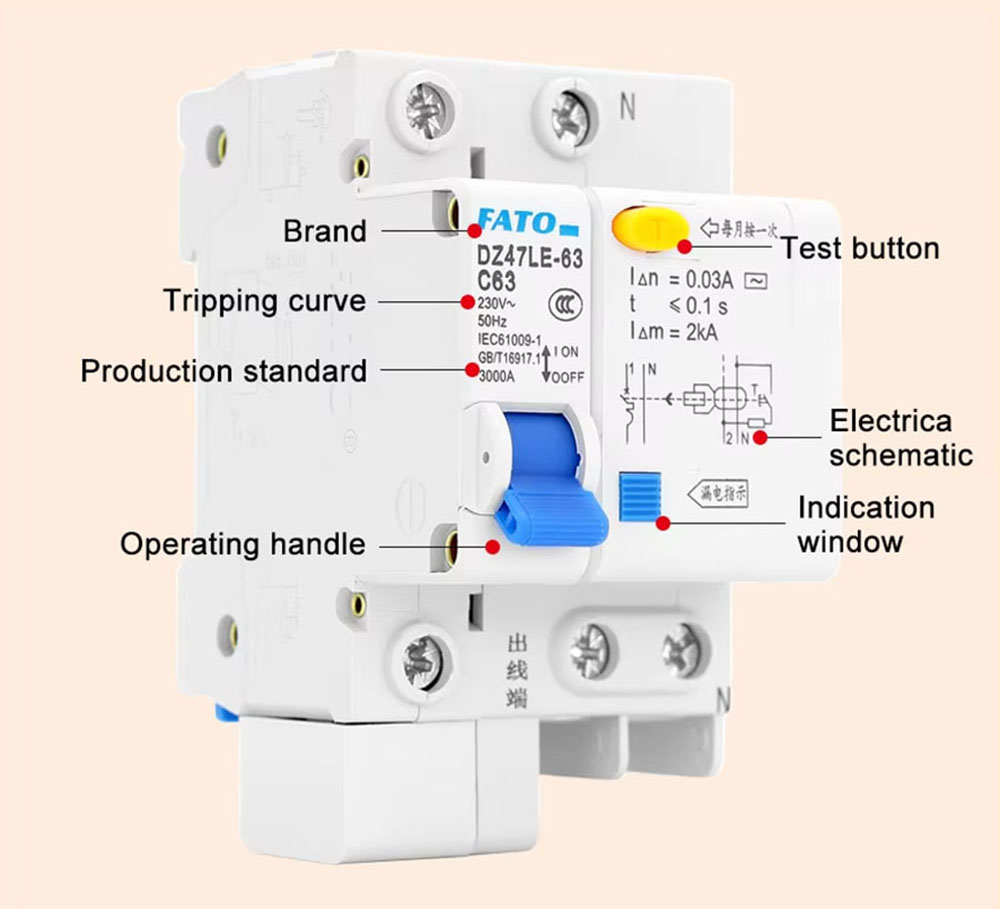

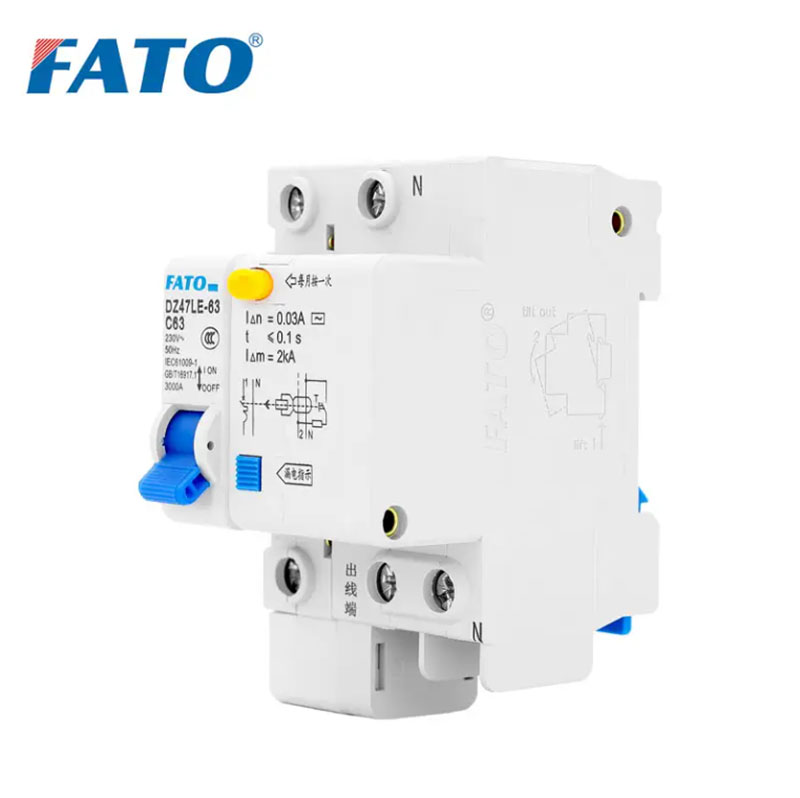

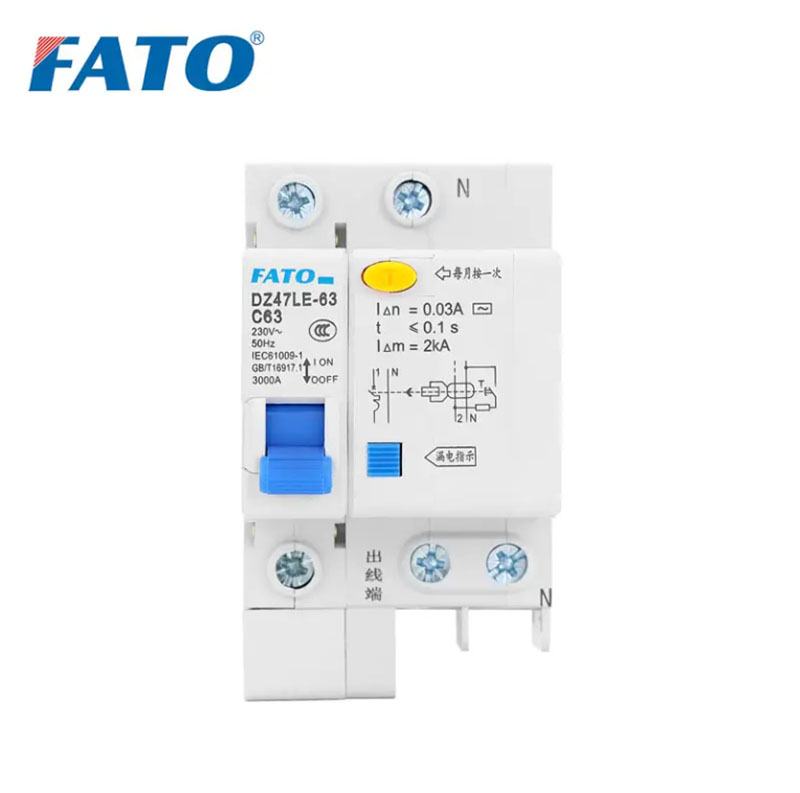

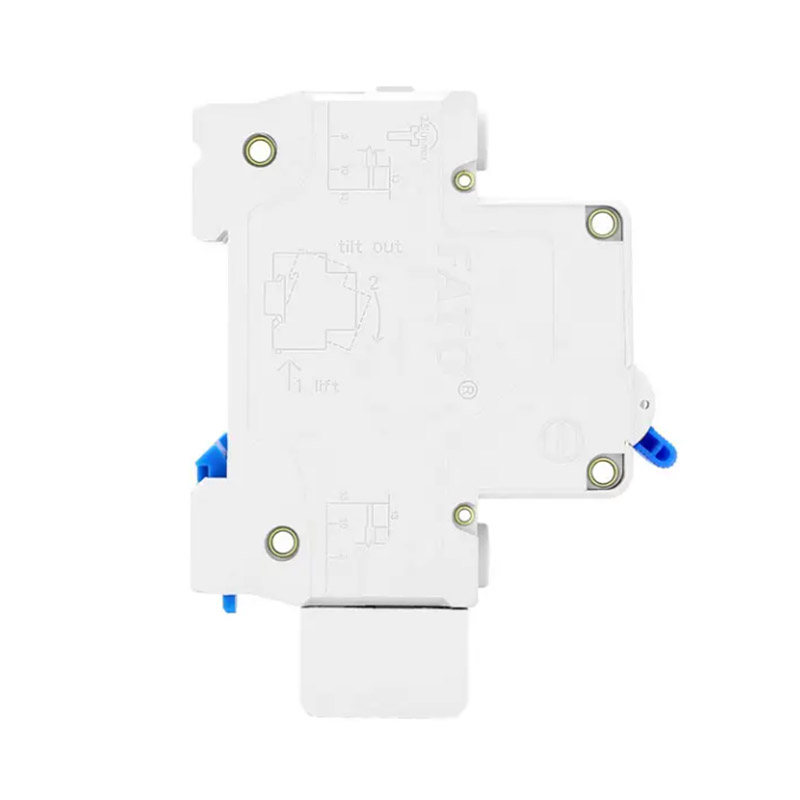

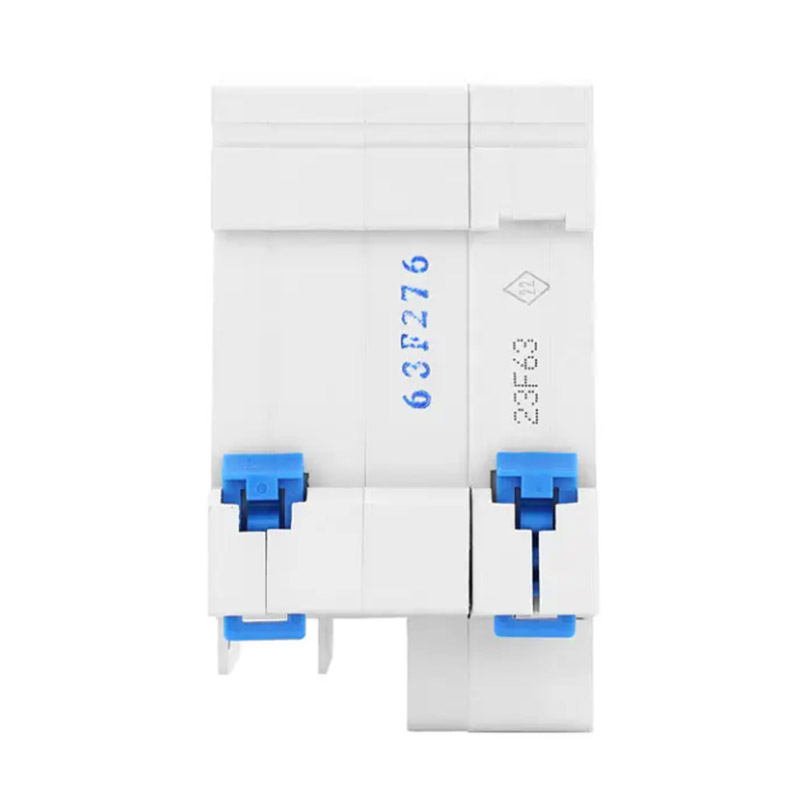

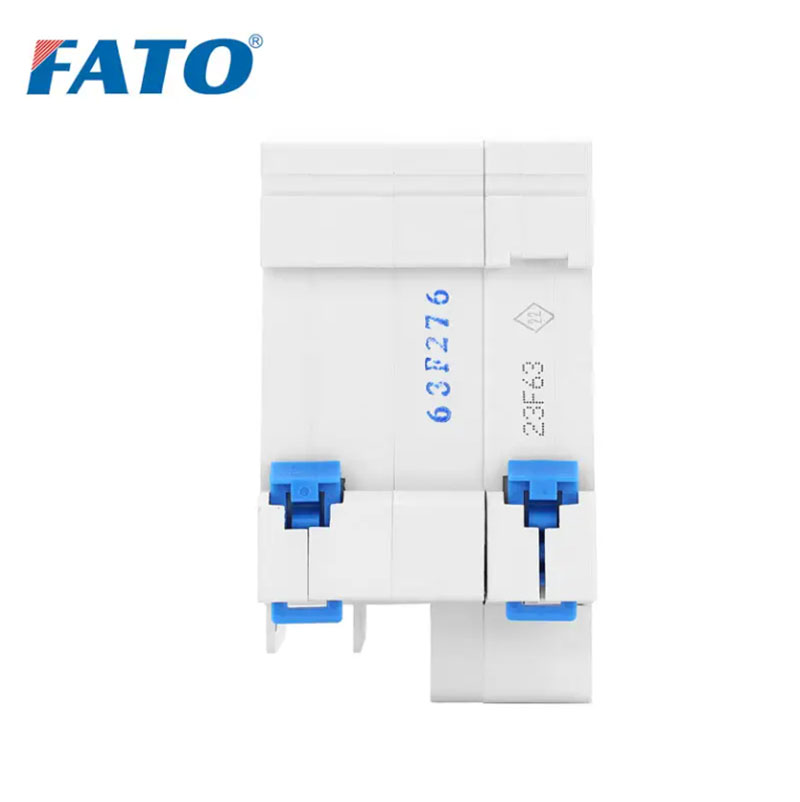

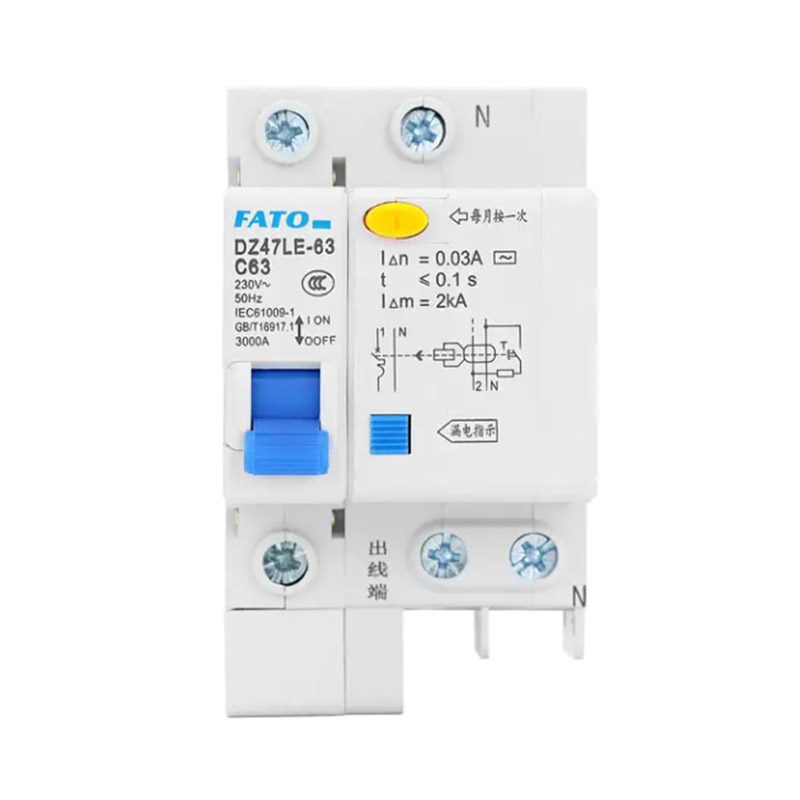

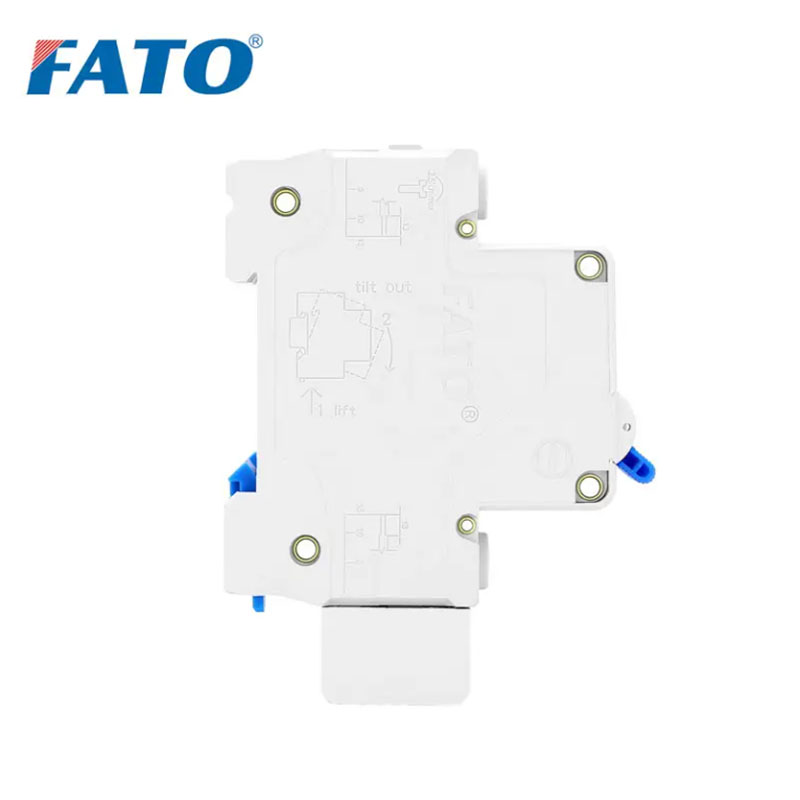

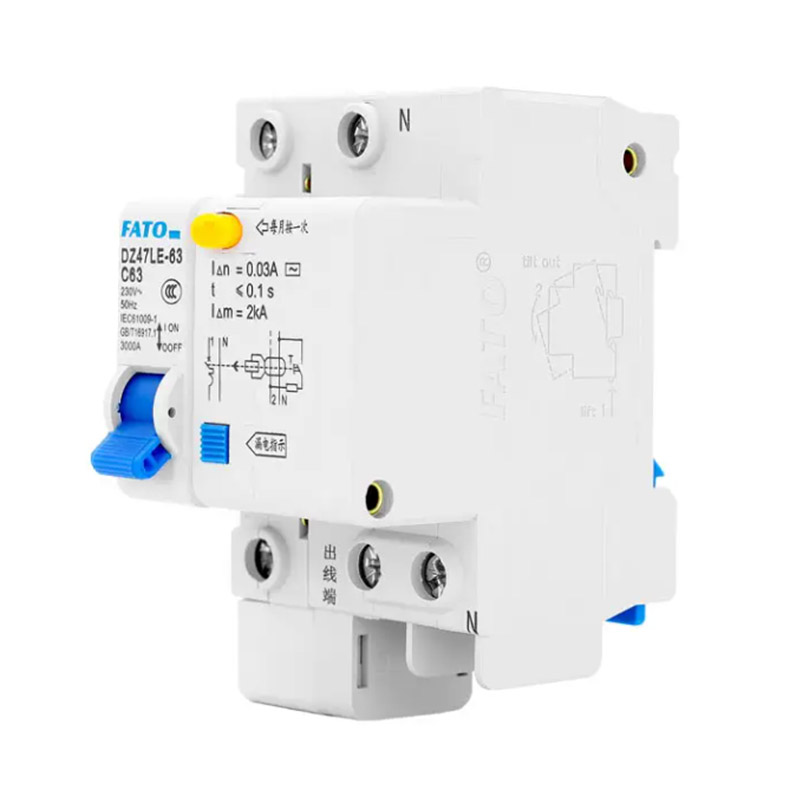

Sản phẩm cho thấy
