CFB2SLE-63 RCCB Rò rỉ đất

Mô tả sản phẩm

Phạm vi của ứng dụng

♦ Thích hợp cho các mạch mạng phân phối với AC 50/60Hz, được định mức điện áp làm việc từ 400V trở xuống, và xếp hạng hiện tại lên đến 63A trở xuống;

♦ Cung cấp bảo vệ liên lạc gián tiếp cho Humen;

♦ Cung cấp bảo vệ rò rỉ cho thiết bị;

♦ Quá tải và bảo vệ ngắn mạch cho các đường dây và thiết bị điện;

♦ Trong các trường hợp bình thường, nó có thể được sử dụng để chuyển mạch không thường xuyên và khởi động không thường xuyên của động cơ.

♦ Tuân thủ các tiêu chuẩn:

Tiêu chuẩn quốc tế: IEC61009-1;

Tiêu chuẩn quốc gia: GB/T16917.1.

Điều kiện làm việc

Độ cao: ≤2000m;

Độ ẩm môi trường: Không vượt quá 50% ở nhiệt độ môi trường tối đa là+40, với độ ẩm tương đối cao hơn có thể ở nhiệt độ thấp hơn, chẳng hạn như đạt 90% ở mức 20, có tính đến sự ngưng tụ trên bề mặt sản phẩm do thay đổi nhiệt độ;

Điều kiện cài đặt: Từ trường bên ngoài của vị trí cài đặt không được vượt quá 5 lần trường địa từ theo bất kỳ hướng nào. Bộ ngắt mạch hiện tại còn lại thường nên được cài đặt theo chiều dọc, với tay cầm hướng lên trên để kết nối với nguồn điện. Vị trí cài đặt không có tác động hoặc rung động đáng kể;

Danh mục cài đặt: II;

Loại cài đặt: Cài đặt đường sắt hướng dẫn tiêu chuẩn được thông qua;

Mức độ ô nhiễm: 2;

Phương pháp nối dây: Sử dụng ốc vít để thắt chặt hệ thống dây điện.

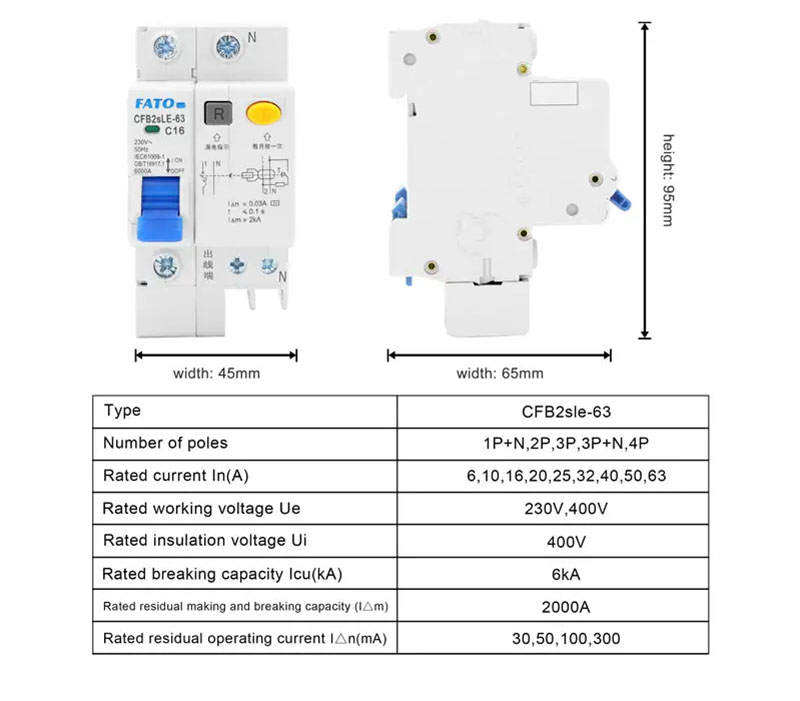

Thông số kỹ thuật và tham số

♦ Số cực: 1p+n, 2p, 3p, 3p+n, 4p;

♦ Xếp hạng hiện tại trong (a): 6,10,16,20,25,32,40,50,63;

♦ Điện áp làm việc định mức UE: 230V, 400V;

♦ Điện áp cách nhiệt định mức UI: 400V;

♦ Công suất phá vỡ định mức ICU (KA): 6KA;

♦ Xếp hạng kết nối còn lại và khả năng ngắt kết nối L △ M: 2000a;

♦ Xếp hạng Dòng điện hoạt động còn lại L △ N (MA): 30;

♦ Tuổi thọ cơ học: 2000 chu kỳ;

♦ Tuổi thọ điện: 10000 chu kỳ;

♦ Cấp độ bảo vệ: IP20;

♦ Phương pháp cài đặt: Đường ray hướng dẫn nhúng;

♦ Phương pháp nối dây: Thiết bị đầu cuối dây có kẹp;

♦ Khả năng nối dây: Cho phép dây dưới 16mm2 được kết nối (khi INM = 63a);

♦ thắt chặt mô -men xoắn: 2n • m (khi INM = 63a);

♦ Thời gian phá vỡ tối đa của dòng dư định mức là T: 0,1s.

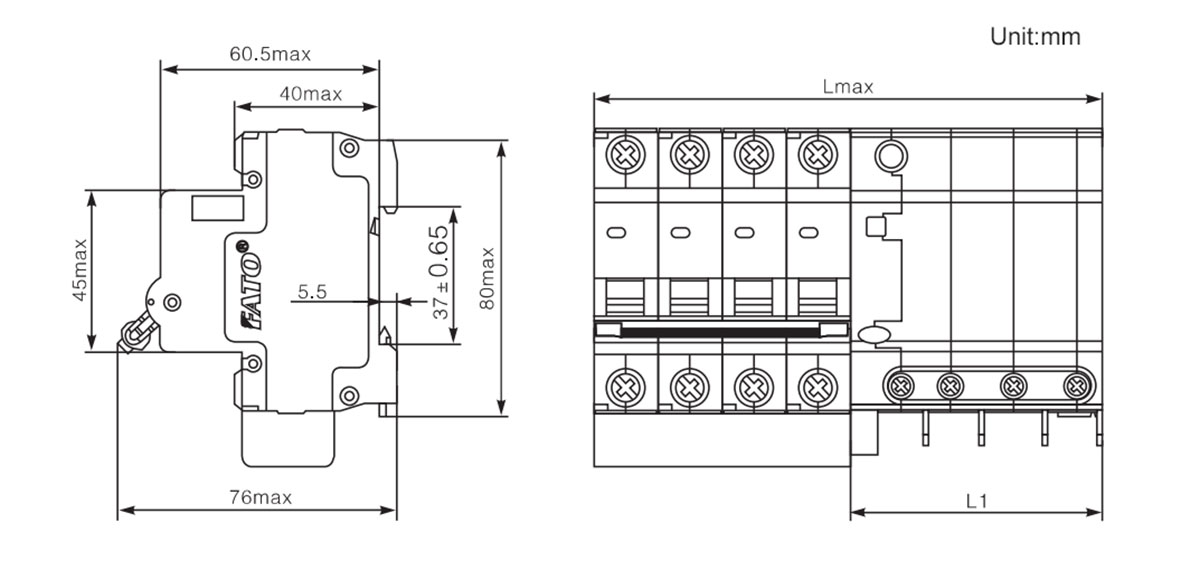

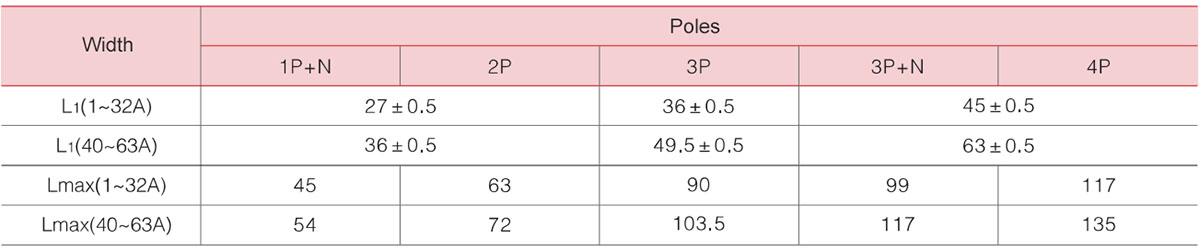

Sự xuất hiện và kích thước

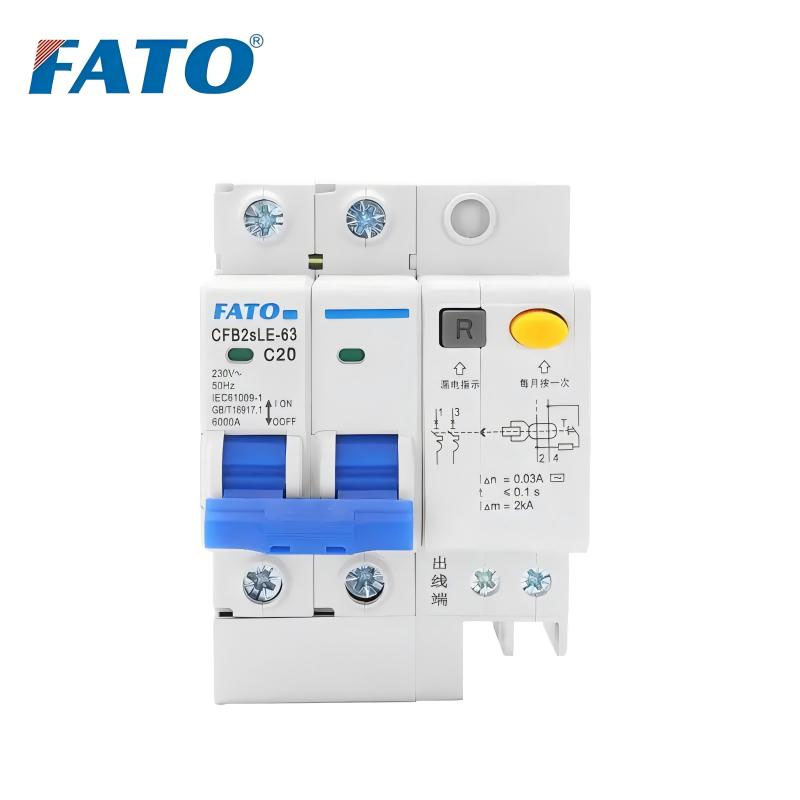

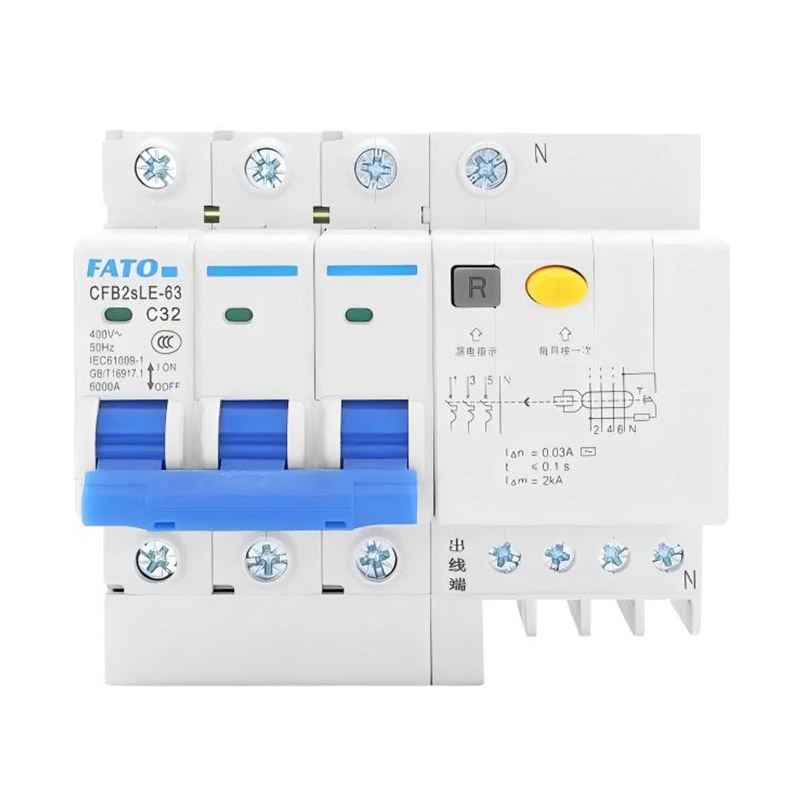

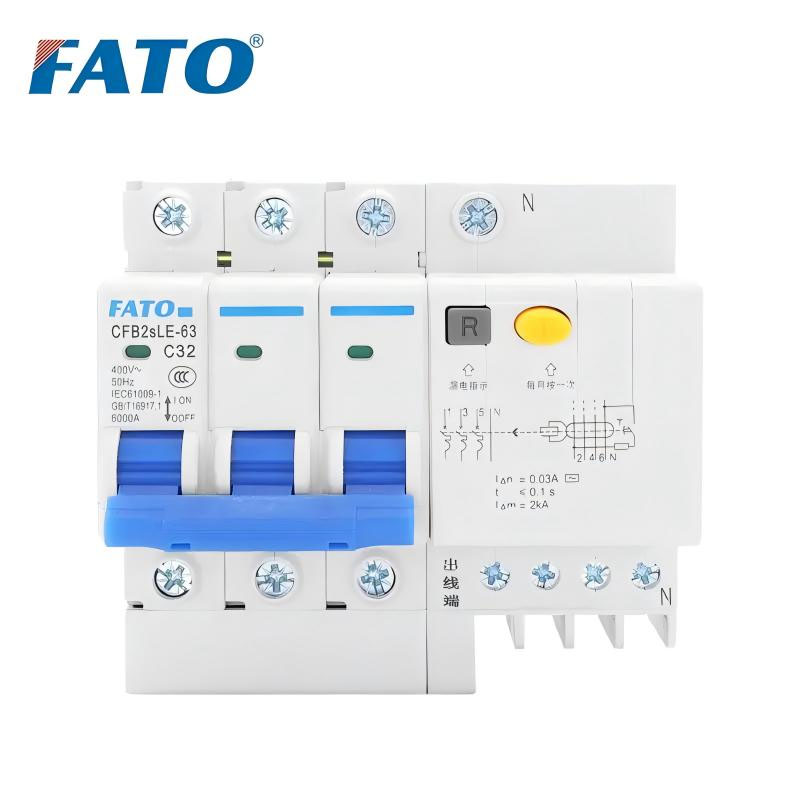

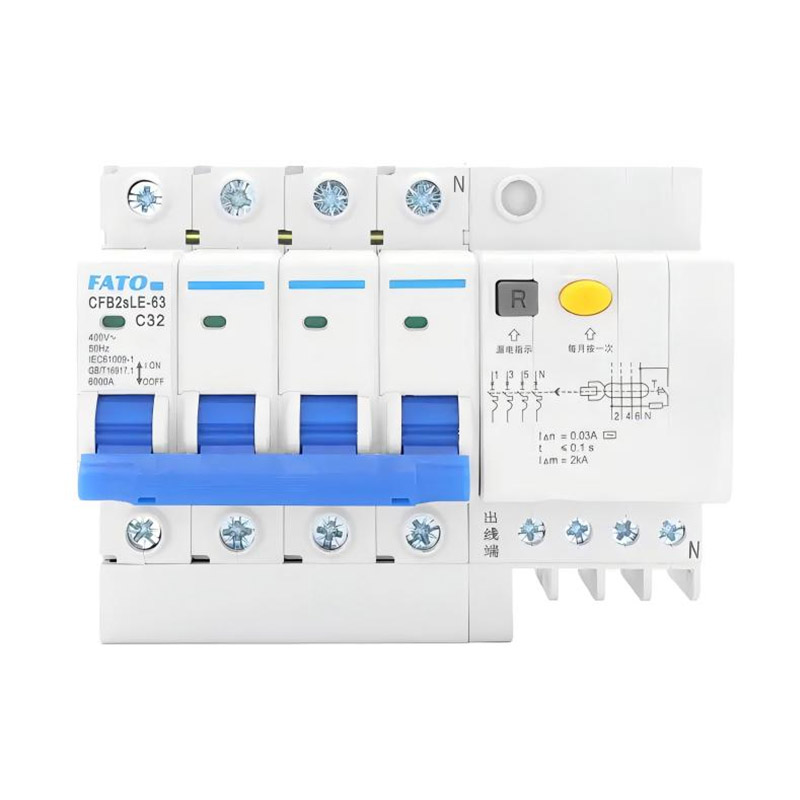

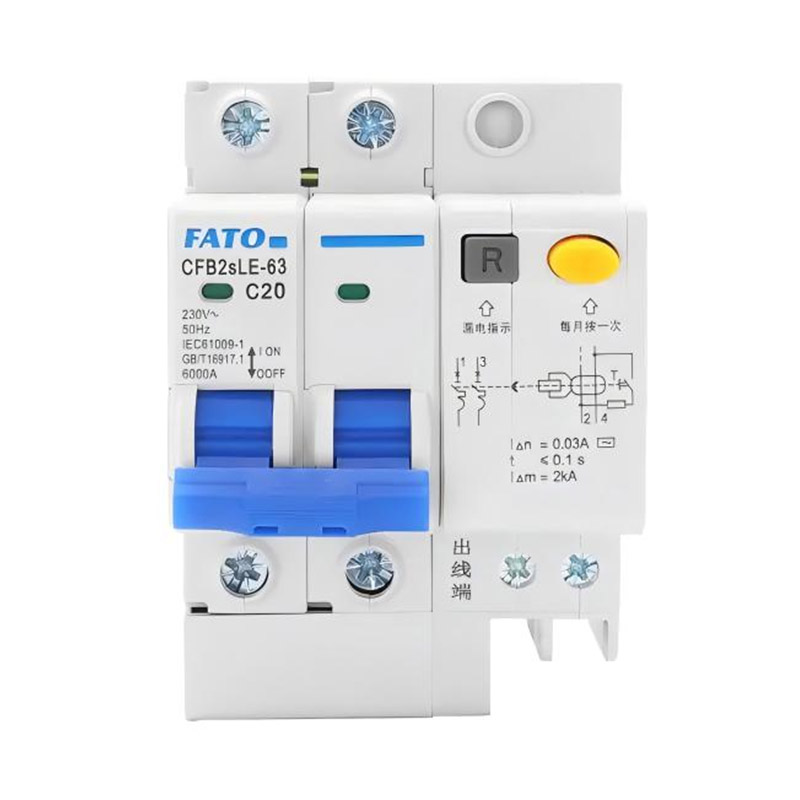

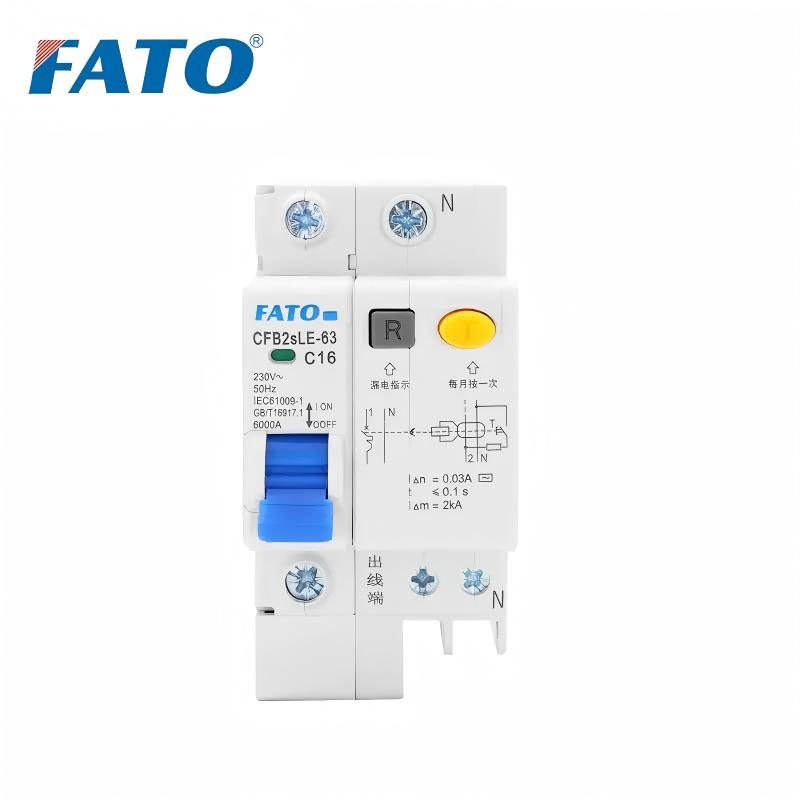

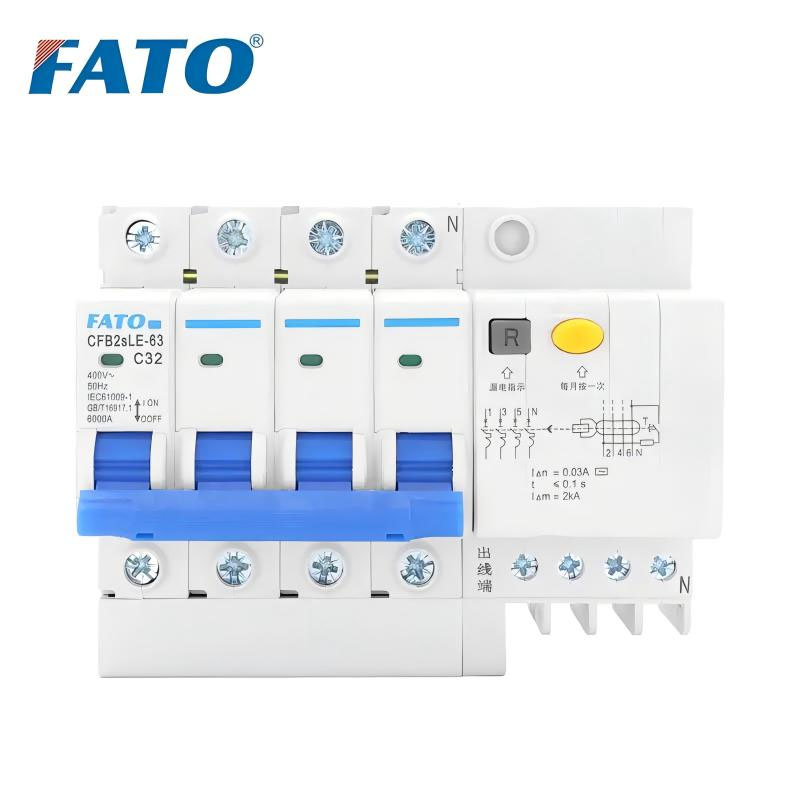

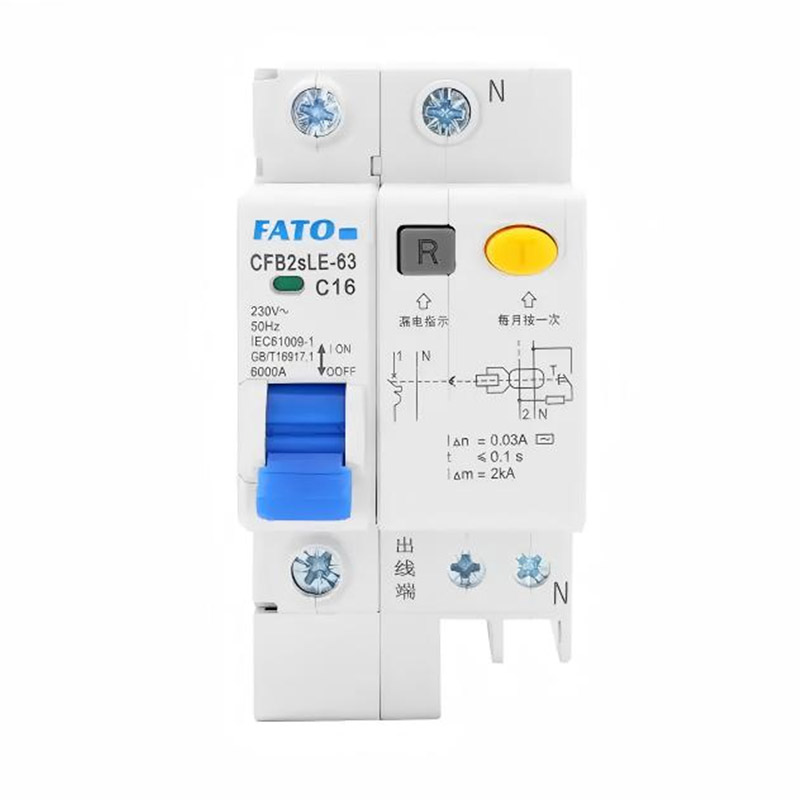

Sản phẩm cho thấy
