DZ20 Series MCCB Case Case Breaker

Công cụ chức năng sản phẩm

Phạm vi của ứng dụng

Bộ ngắt mạch vỏ nhựa DZ20 (sau đây gọi là bộ ngắt mạch) phù hợp với các đường phân phối với AC 50Hz, hiện tại được xếp hạng lên tới 1250A, điện áp cách nhiệt được xếp hạng là 660V, định mức điện áp hoạt động 380V (400V). Trong số đó, bộ ngắt mạch loại Y, J và G với dòng điện được xếp hạng là 225a và Y Type 400A cũng có thể được sử dụng để bảo vệ động cơ. Trong trường hợp bình thường, bộ ngắt mạch có thể được sử dụng để chuyển đổi không thường xuyên các đường và khởi động không thường xuyên của động cơ.

Sản phẩm đáp ứng các tiêu chuẩn sau: JB8589 GB14048.2 IEC947-2.

Đặc điểm cấu trúc

Chuỗi bộ ngắt mạch này dựa trên sản phẩm hình chữ Y và bao gồm bốn phần: vỏ cách điện, cơ chế vận hành, hệ thống tiếp xúc và thiết bị giải phóng.

Cơ chế vận hành của bộ ngắt mạch có chức năng đóng nhanh và ngắt kết nối các liên hệ và "đóng", "mở" và "vị trí của tay cầm phân biệt các vị trí tự do".

Bộ ngắt mạch loại C và loại J được lấy và thiết kế dựa trên sản phẩm cơ bản của loại Y. Bộ ngắt mạch loại J cải thiện cấu trúc của các tiếp điểm của bộ ngắt mạch loại Y để trong trường hợp ngắn mạch, các tiếp điểm động và tĩnh có thể nhanh chóng ngắt kết nối trước khi cơ chế được kích hoạt, đạt được mục tiêu cải thiện khả năng phá vỡ.

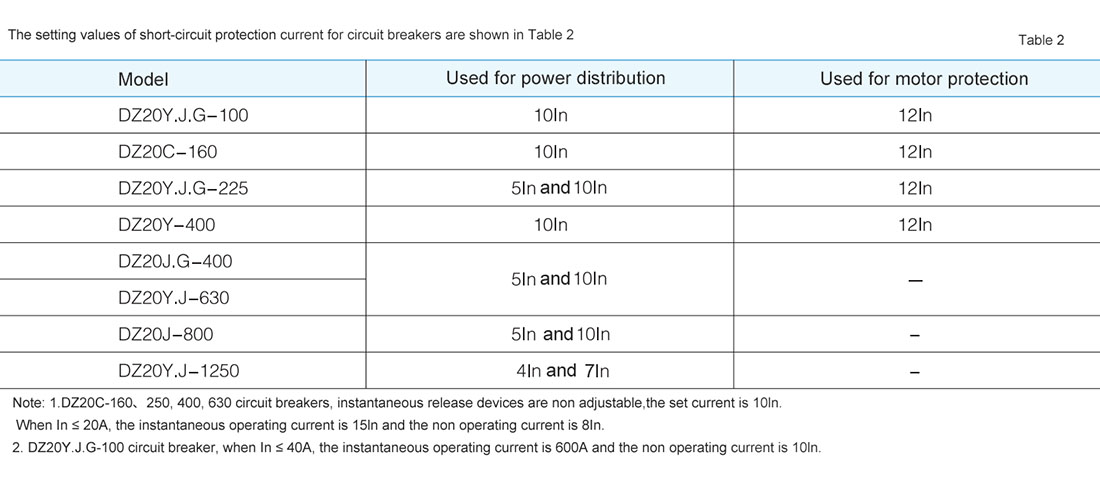

Thông số kỹ thuật và tham số

Sự xuất hiện và kích thước

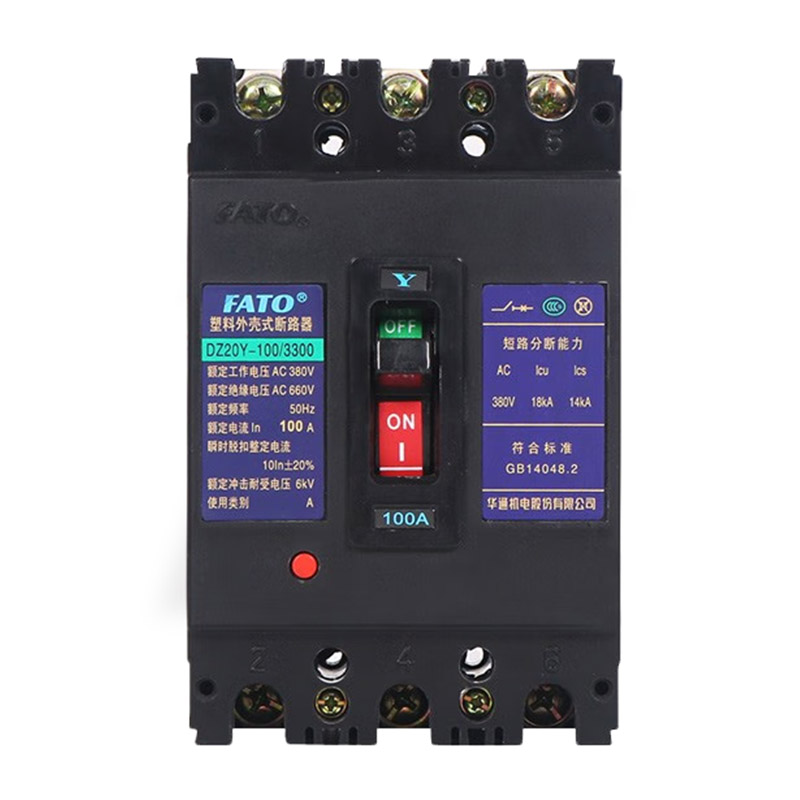

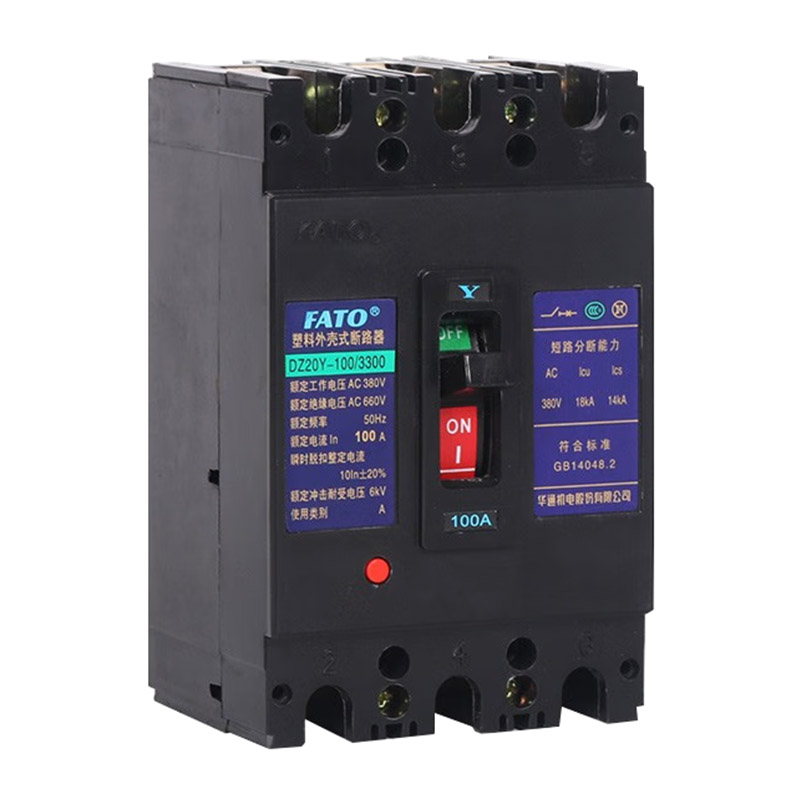

Sản phẩm cho thấy
